Gerätebeschreibung

»manuell oder pneumatisch«

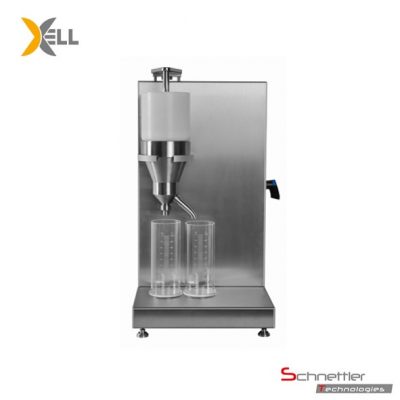

Die Entwässerungskammer und der Hebezylinder sind auf einem robusten Stativ aus Edelstahl montiert. Die Füllkammer ist nach unten hin mit einem Spezialsieb begrenzt, das in einen Scheidetrichter führt. Dieser ist mit zwei Auslauföffnungen versehen. Ein Dichtkegel schließt die Füllkammer  gegen die Scheidekammer ab und verhindert so das Auslaufen der Suspension vor dem eigentlichen Versuchsstart. Je nach Ausführung hebt sich der Dichtkegel pneumatisch oder mechanisch mit der normgerechten Geschwindigkeit.

Versuchsbeschreibung

»manuell oder pneumatisch«

Die mit dem normgerechten Aufschlaggerät aufgeschlagene Zellstoffprobe (2 g Faserstoff) wird in die verschlossene Füllkammer geleert. Der Dichtkegel hebt sich nach Bedienen des Hebels (manuelle/pneumatische Ausführung) automatisch. Beim manuellen Modell wird der Dichtkegel mit dem eingebauten Hubgewicht angehoben. Beim pneumatischen Modell wird der Dichtkegel pneumatisch angehoben. Die Suspension entwässert durch das Sieb, wobei die Fasern vom Sieb zurückgehalten werden und das Filtrat in die Scheidekammer abfließt.

Das Wasser, das durch das seitliche Abflussrohr abfließt, wird in einem °SR-Messbecher aufgefangen. Bei der manuellen und pneumatischen Ausführung ist der Mahlgrad in Schopper-Riegler-Graden (°SR) am Messbecher ablesbar. Zur normgerechten Vorbereitung der Probe empfehlen wir unser Aufschlaggerät.

Spezifikationen:

• Gehäuse und Entwässerungsteil aus robustem Edelstahl
• Normgerechte ISO-Düse
• Einknopf-Bedienung (erfüllt die
• Sicherheitsbestimmungen)

Anschlüsse:

Druckluft: 400–600Pa (nur beim pneumatischen Modell)

Maße und Gewichte

Netto: B × T × H [mm]: 500 × 780 × 450

Gewicht: 30kg
