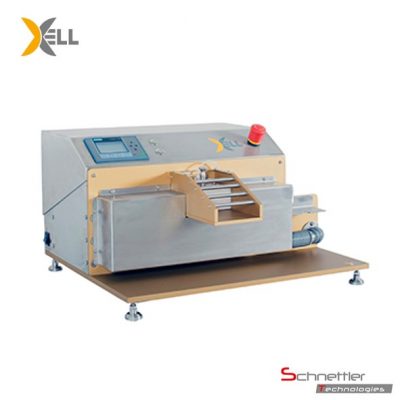

Gerätebeschreibung

Die ECT-Probensäge ist für das sehr genaue Schneiden von Proben für den ECT-Test mit einem Quetschtester ausgelegt. Forschungsarbeiten haben ergeben, dass dieselbe Probe mit einer Breite von 100 mm, die mit einem „Billerude“ -Schneider geschnitten wurde, einen niedrigeren Wert für den Crush-Tester ergibt. Mit der Doppelblattsäge ergeben die Werte auf derselben Probe ein höheres Ergebnis. Alle Parameter sind gleich, aber der Unterschied liegt in der Probenvorbereitung (gleicher Karton, gleicher Crush-Tester, gleiche Luftfeuchtigkeit, aber unterschiedliche Probenvorbereitung).
Die Probensäge hat einen Halter für die Probe (100 mm +/- 1 mm Breite) und diese Probe wird mit einem Acrylblock festgehalten, der angehoben wird, damit die Probe in den Probenhalter gegeben werden kann.
Es laufen 2 Diamant-Hochgeschwindigkeitsschneidklingen, die sich im Instrument von der rechten zur linken Seite bewegen. Sie schneiden die Probe mit einer maximalen Probenhöhe von 22 mm. Die Probe fällt in einen Probenhalter, und wenn sich die Sägeblätter wieder in der Ausgangsposition befinden, kann die Probe leicht aus dem Probenhalter entnommen werden. Auf der Rückseite befindet sich ein Anschluss für einen Staubsauger, der den Sägemehl absaugt.

Versuchsbeschreibung

Ein Probenstreifen wird in den Probenhalter gelegt. Der Motor und auch der Staubsauger werden per Knopfdruck gestartet und die Sägeblätter bewegen sich und schneiden die Probe mit einer Breite von genau 25 mm. Die Probe fällt in einen Probenhalter und kann nach dem Schneiden entnommen werden. Jetzt wird der Probenstreifen in die Säge bewegt, um die nächste Probe zu schneiden. Die Maschine ist so konstruiert, dass ein Wechsel der Sägeblätter sehr einfach ist.

Spezifikationen:

• Hochgeschwindigkeitsmotor für bestes Schneiden
• Automatischer Probenauswurf
• Zähler für Stecklinge
• Einfache Sägeblätter zu wechseln
• Sicherheitsfunktionen
• Anschluss für ein Staubsaugersystem
• Für Proben bis 22 mm Dicke
• Probenbreite genau 25,0 mm (100 mm lang)

Sendung:

• Probensäge mit Kabel
• Ersatzklingen (4 Stück)
• Staubsauger
• Handbuch

Abmessungen und Gewichte:

Abmessungen: 600 x 500 x 350 (h) mm brutto: 800 x 600 x 500 (h) mm
Gewicht: netto: 50 kg brutto: 80 kg

Verbindungen:
Strom: 230 V / 50 Hz AC
Luft: 400 – 600 kPa
