„Tappi“ Blattbildungsanlage halbautomatisch

„Tappi“ Blattbildungsanlage halbautomatisch

Hersteller: PTE-Pulp Test Equipment GmbH
(früher von der Xell GmbH hergestellt & vertrieben)

Einsatzbereich:

Zur Herstellung von standardisierten Laborblättern mit 159 mm Durchmesser

.

Gerätebeschreibung:

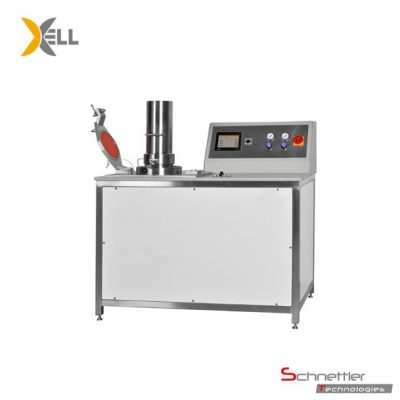

Der Blattbildner ist auf einem verwindungssteifen Edelstahlrahmen aufgebaut. Diese robuste Basis hält die Blattbildungssäule und die pneumatische Abgautschvorrichtung, die sich beide auf der linken Seite des Arbeitstisches befinden. Das Bedienfeld mit Touchscreen-Display, Start- und Stopp-Taste und anderen wichtigen Bedienelementen befindet sich auf der rechten Seite. Mit den Manometern kann der Bediener den pneumatischen Abgautschprozess einstellen. Der Blattbildungsprozess kann manuell oder automatisch durchgeführt werden. Daher befindet sich neben dem Touchscreen-Display ein manueller Bedienschalter, mit dem man die einzelnen Schritte des Blattbildungsprozesses von Hand steuern können.





Versuchsbeschreibung:

Nach dem Start des Prozesses durch Drücken der Starttaste wird die Formersäule automatisch mit Wasser gefüllt. Nun muss die Suspension hinzugegeben werden. Der Füllvorgang stoppt, sobald das Wasser die eingestellte Grenze erreicht hat (normalerweise 350mm über dem Sieb). Die Bewirbelung wird entsprechend den voreingestellten Werten vor dem Beruhigungsvorgang gestartet. Der anschließende gravitative Entwässerungsprozess wird schließlich das Blatt auf der Siebplatte bilden. Jeder Schritt der Blattformung kann auch manuell über den Betriebswahlschalter ausgeführt werden. Nach öffnen der Formersäule werden zwei Löschblätter sowie die Gautschplatte auf das feuchte Laborblatt gegeben und die Gautschvorrichtung händisch geschlossen. Nach dem Verriegeln wird die Membrane unter Druck gesetzt und führt den Gautschvorgang pneumatisch aus. Wenn die eingestellte Abgautschzeit abgelaufen ist, kann die Vorrichtung wieder geöffnet werden und das Laborplatt abgezogen werden. Das Laborplatt ist nun zum Pressen und Trocknen bereit.



Specifications:

  • Höchste Herstellungsqualität
  • Touchscreen Bedienung (IP67)
  • Automatische und manuelle Blattbildung
  • Entwässerung mittels Schwerkraft
  • Pneumatische Abgautschvorrichtung





Abmessungen und Gewicht:

L x B x H:         1300 x 800 x 1400 mm

Gewicht:           250 kg



Anschlüsse:

Elektrizität:       230 V / 50 Hz AC

Wasser:            Versorgung mit min. 200 kPa

Abwasser mit 50 mm Polycalrohr

Druckluft:         400 – 600 kPa
