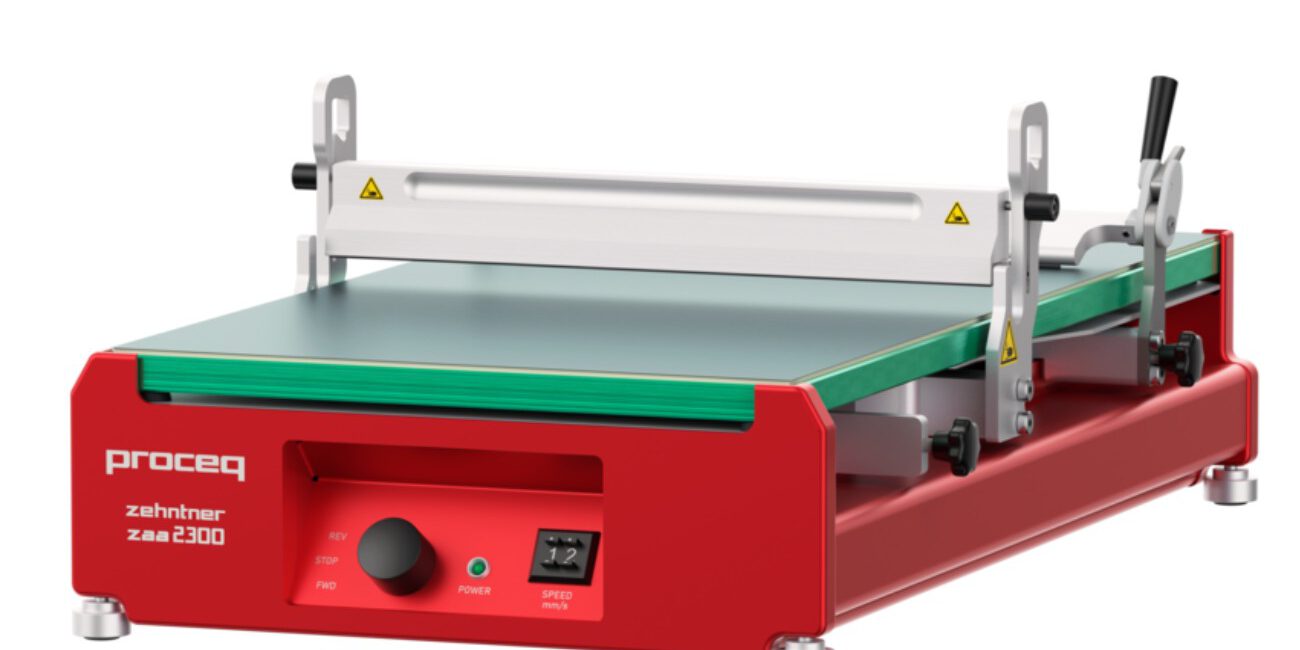

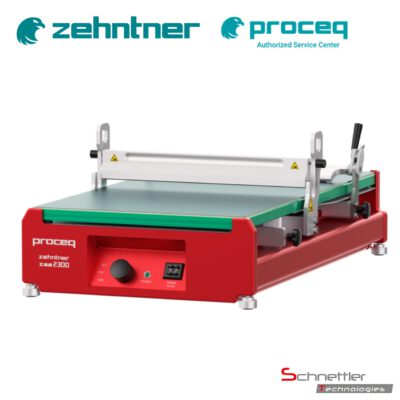

Zehntner ZAA 2300 – Automatisches Filmziehgerät
Kategorie: Filmziehgeräte / Film-Applikatoren
Hersteller: Proceq / Zehntner
Artikelnummer: 43010200 / ZAA 2300
Einsatzbereich:
Das ZAA 2300 ist ein automatisches Laborgerät zur definierten und personenunabhängig reproduzierbaren Applikation von Beschichtungsstoffen, Farben, Lacken, Klebstoffen und ähnlichen Produkten. Es eignet sich für Labor, Qualitätssicherung sowie Forschung und Entwicklung und kann mit unterschiedlichen Filmziehapplikatoren kombiniert werden.
3 Varianten verfügbar:
2300, 2300.F und 2300.FF (Für höhere Ziehgeschwindigkeiten und besondere Prozessanforderungen stehen die Varianten F und FF zur Verfügung)
Reproduzierbare Filmaufträge
Beim manuellen Filmauftrag können wechselnder Anpressdruck und unterschiedliche Ziehgeschwindigkeiten zu ungleichmäßigen Prüffilmen führen. Das ZAA 2300 bewegt den eingesetzten Applikator dagegen mit einer definierten Geschwindigkeit über eine festgelegte Strecke.
- Personenunabhängige Applikation für vergleichbare Prüfergebnisse
- Konstante Ziehgeschwindigkeit und gleichmäßige Bewegung
- Verstellbare Start- und Endposition für Applikationslängen bis 400 mm
- Auftragsbreiten bis 300 mm, abhängig vom eingesetzten Applikator
- Flexible Plattenauswahl für unterschiedliche Substrate und Anwendungen
Passende Applikatoren für das ZAA 2300
Das Filmziehgerät sorgt für die gleichmäßige Bewegung. Der eingesetzte Applikator bestimmt unter anderem Spalthöhe, Filmbreite und Art des Filmauftrags.
Mit dem ZAA 2300 können unter anderem folgende Applikatoren verwendet werden:
- 43020100–43020105 / ZUA 2000: Universal-Applikatoren mit einstellbarer Spalthöhe und Filmbreiten von 60 bis 220 mm
- 43020300, 43020301, 43020303 und 43020304 / ZAF 2010: Vierfach-Filmziehrahmen mit vier definierten Spalthöhen
- 43010997–43011030 / ACC378: Profilrakel für definierte Filmaufträge
- ACC586: Spiral-Applikatoren für gleichmäßige Filmaufträge in unterschiedlichen Nassfilmdicken
Aufbau und Bedienung
- Heb- und senkbare Führung: erleichtert das Einsetzen und Wechseln der Applikatoren
- Gewichtsauflage: führt Profilrakel und Spiral-Applikatoren sicher über die Probe
- Stab- und Rakelführung: zur kontrollierten Positionierung geeigneter Applikatoren
- Klemmvorrichtung: zum schnellen Fixieren und Lösen des Substrats
- Start- und Endanschläge: zur einfachen Einstellung der Applikationsstrecke
- Geschwindigkeitsregler: zur Auswahl der gewünschten Ziehgeschwindigkeit
- Vorwärts, Stopp und Rücklauf: direkte und unkomplizierte Bedienung
Auflageplatten und Substratfixierung
Das ZAA 2300 kann mit unterschiedlichen Auflageplatten ausgestattet werden. Dadurch lässt sich das Gerät an feste, flexible, dünne oder temperaturempfindliche Substrate anpassen.
Glas- und Drucktuchplatte
- 43000143: drehbare, doppelseitige Glas- und Drucktuchplatte
- Eine Seite mit fester Glasoberfläche
- Eine Seite mit Drucktuch aus gummibeschichteter Baumwolle
- Drucktuchseite insbesondere für Profilrakel und Spiral-Applikatoren geeignet

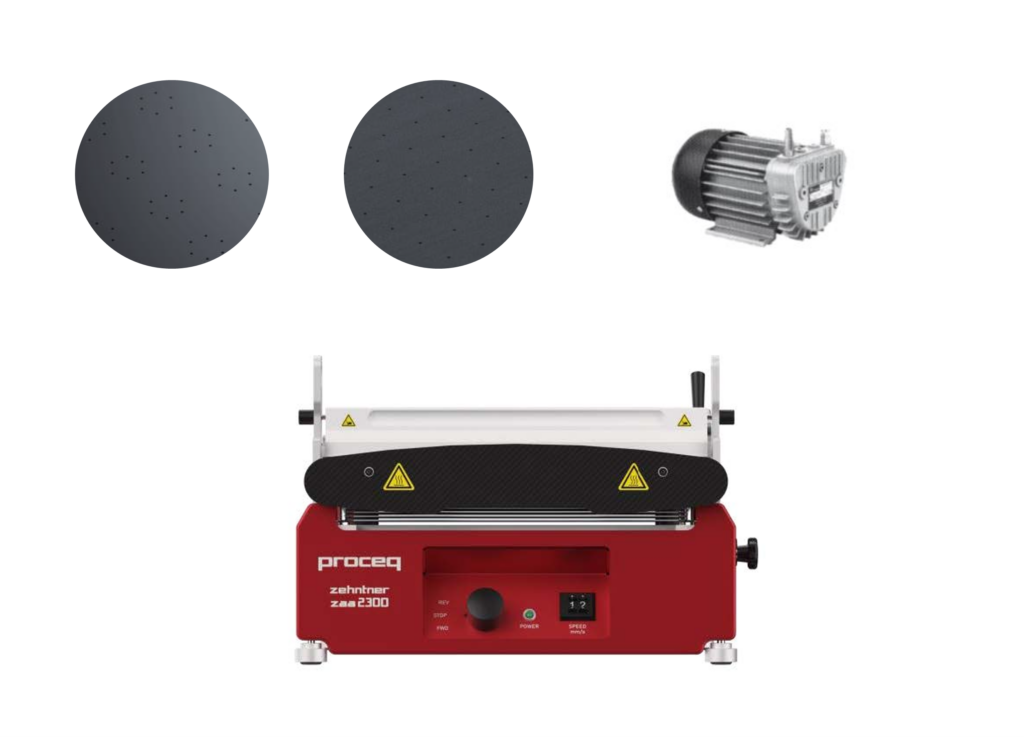

Vakuumplatte / Saugplatte
- 43010923 / ACC121: Präzisions-Vakuumplatte mit 1,0-mm-Bohrungen, nicht beheizbar
- 43010966 / ACC211: Präzisions-Vakuumplatte mit 0,5-mm-Bohrungen, nicht beheizbar
- Fixiert dünne und flexible Substrate plan auf der Auflagefläche
- Auch als beheizbare Ausführung erhältlich
Beheizbare Applikation

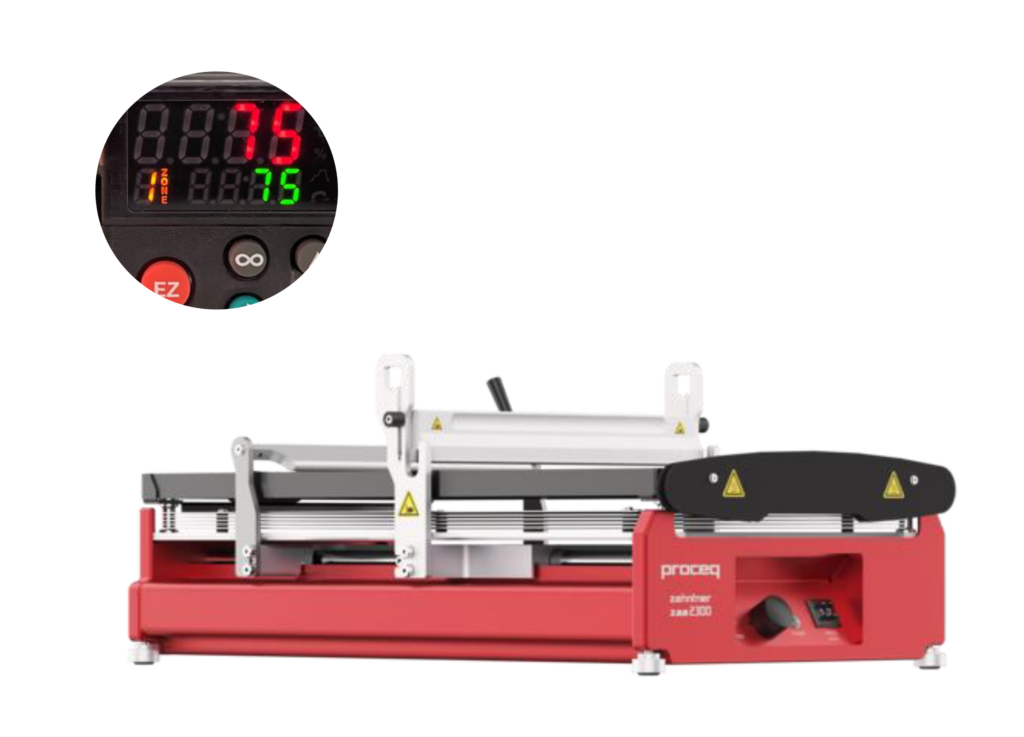

Für temperaturgeführte Filmaufträge kann das ZAA 2300 mit einer Heizplatte oder einer beheizbaren Vakuumplatte ausgestattet werden. Die Platten lassen sich bis zu einer Temperatur von 150 °C betreiben.
Das Umbauset 43010962 / ACC1576 schützt sowohl den Bediener als auch die Präzisionsmechanik des Geräts vor der entstehenden Wärme.
- Temperaturbereich bis 150 °C
- Separate Temperaturregelung
- Schutzabdeckungen für Bediener und Mechanik
- Heizplatte oder beheizbare Vakuumplatte einsetzbar
Standardlieferung
- 43010200 / ZAA 2300: Automatisches Filmziehgerät
- 43000143: drehbare, doppelseitige Glas- und Drucktuchplatte
- Libelle zur Ausrichtung des Geräts
- Hersteller-Zertifikat
- Bedienungsanleitung
Zubehör für Vakuum und Fixierung
- 43010923 / ACC121: Präzisions-Vakuumplatte mit 1,0-mm-Bohrungen, nicht beheizbar
- 43010966 / ACC211: Präzisions-Vakuumplatte mit 0,5-mm-Bohrungen, nicht beheizbar
- 43010906 / ACC039: Vakuumpumpe, 230 V, inklusive Schlauch, Saugvermögen 3,5 m³/h
- 43010936 / ACC1348: Fixierung für Profilrakel und Spiral-Applikatoren
Zubehör für beheizbare Applikation
- 43010962 / ACC1576: Umbauset „Heizbare Applikation“ inklusive Isolation und Schutzabdeckungen
- 43000224 / ACC Heizplatte: beheizbar bis 150 °C
- 43000225 / ACC Heizplatten-Steuergerät: 230 V, mit Temperaturregler
- 43000218 / ACC Präzisions-Vakuumplatte: 0,5-mm-Bohrungen, beheizbar bis 150 °C
- 43000221 / ACC Präzisions-Vakuumplatte: 1,0-mm-Bohrungen, beheizbar bis 150 °C
Handhabung
- Geeigneten Applikator für Filmbreite und gewünschte Spalthöhe auswählen.
- Passende Auflagefläche wählen: Glas, Drucktuch, Vakuum- oder Heizplatte.
- Substrat positionieren und an der Klemmvorrichtung oder mittels Vakuum fixieren.
- Profilrakel oder Spiral-Applikator in die Führung einsetzen und mit dem Gewicht beschweren.
- Andere Applikatoren an der vorgesehenen Gewichtsauflage positionieren.
- Start- und Endposition sowie die gewünschte Applikationslänge einstellen.
- Ziehgeschwindigkeit auswählen.
- Beschichtungsmaterial in Ziehrichtung vor den Applikator geben.
- Applikationsvorgang starten.
- Nach Abschluss Applikator und Substrat entnehmen und reinigen.
Technische Daten
- Gehäuse: Aluminium, pulverbeschichtet, matt, feinstrukturiert
- Standard-Auflageplatte: doppelseitig mit Glasfläche und Drucktuch aus gummibeschichteter Baumwolle
- Abmessungen Gerät: 565 × 382 × 190 mm
- Abmessungen Auflageplatte: 553 × 300 × 15 mm
- Gewicht komplett: ca. 20 kg
- Gewicht Standard-Auflageplatte: ca. 6,4 kg
- Applikationslänge: 1–400 mm
- Applikationsbreite: bis 300 mm, abhängig vom Applikator
- Maximale Substratstärke: bis 11 mm
- Netzanschluss: 100–240 V, 50–60 Hz
- Leistungsaufnahme: 25 VA
- Betriebstemperatur: 0 bis 45 °C
- Relative Luftfeuchtigkeit: 20–80 %, nicht kondensierend
- Norm: ASTM D823
Vakuumplatte
- Werkstoff: Aluminium, schwarz eloxiert
- Abmessungen: 553 × 300 × 15 mm
- Gewicht: ca. 8,5 kg
- Pumpenleistung: 3,5 m³/h
- Vakuum: bis 150 mbar
- Geräuschpegel: 57 dB(A)
Heizplatte
- Temperaturbereich: 0 bis 150 °C
- Werkstoff: Aluminium, schwarz eloxiert
- Abmessungen Heizplatte: 554 × 301 × 20 mm
- Gewicht Heizplatte: ca. 9 kg
- Abmessungen Temperaturregler: 240 × 215 × 75 mm
- Gewicht Temperaturregler: ca. 1,9 kg
- Leistung: 1.200 W
Ausführungen und Ziehgeschwindigkeiten
Das ZAA 2300 ist in drei Geschwindigkeitsausführungen erhältlich. Die geeignete Variante richtet sich nach Material, gewünschter Prozessgeschwindigkeit und Anwendung.
Auswahlhinweis: Für klassische Laboranwendungen ist häufig die Standardausführung ausreichend. Für höhere Ziehgeschwindigkeiten und besondere Prozessanforderungen stehen die Varianten F und FF zur Verfügung.
