Applikationstechnik für Filmziehgeräte

Applikatoren, Rakel & Rahmen für definierte Filmaufträge
Sie befinden sich hier:
  1. Start
  2. Applikationstechnik für Filmziehgeräte

Filmauftrag und Prüffilme

Applikationstechnik für Filmziehgeräte umfasst Werkzeuge zur kontrollierten Herstellung definierter Filmaufträge aus Farben, Lacken, Beschichtungsstoffen, Klebstoffen und ähnlichen Materialien. Dazu gehören Profilrakel, Spiral-Applikatoren, Universal-Applikatoren und Vierfach-Filmziehrahmen.

Der eingesetzte Applikator bestimmt unter anderem Filmbreite, Auftragsgeometrie und nominelle Nassfilmdicke. Bei der automatisierten Anwendung sorgt das Filmziehgerät zusätzlich für eine kontrollierte Bewegung mit gleichmäßiger Ziehgeschwindigkeit.

Die passende Kombination aus Applikator, Substrat, Auflagefläche und Ziehbewegung bildet die Grundlage für vergleichbare Prüffilme in Labor, Qualitätssicherung sowie Forschung und Entwicklung.

Produkte

Wofür wird Applikationstechnik eingesetzt?

  • Herstellung definierter und reproduzierbarer Prüffilme
  • Qualitätskontrolle und Vorbereitung vergleichbarer Prüfproben
  • Rezeptur-, Material- und Prozessvergleiche
  • Entwicklung und Optimierung neuer Beschichtungssysteme
  • Applikation von Farben, Lacken, Klebstoffen und funktionellen Schichten
  • Probenvorbereitung nach festgelegten Normen und Prüfvorschriften

Vorteile auf einen Blick

  • Reproduzierbar: definierte Geometrien für vergleichbare Filmaufträge
  • Flexibel: unterschiedliche Filmbreiten, Spalthöhen und Nassfilmdicken verfügbar
  • Effizient: schnelle Vorbereitung von Proben und Vergleichsreihen
  • Vielseitig: manuell oder mit automatischen Filmziehgeräten einsetzbar
  • Praxisnah: geeignet für Labor, Qualitätssicherung, Produktion und Entwicklung
  • Anpassbar: Auswahl passend zu Material, Substrat und Prüfaufgabe

Welche Applikationshilfe passt?

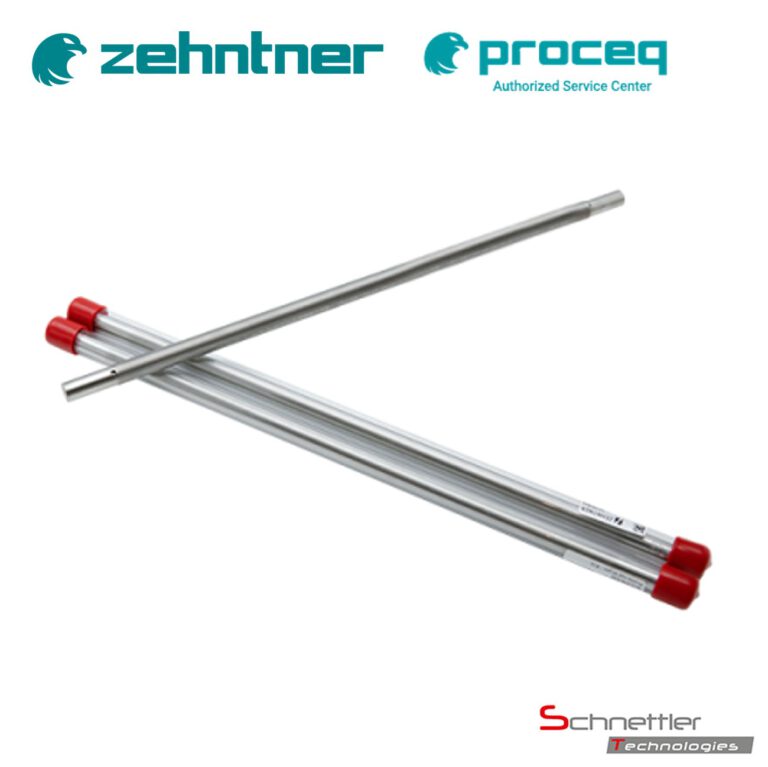

  • 43010997–43011030 / ACC378 Profilrakel: fest definierte Profilgrößen von 4,57 bis 171,45 µm
  • 43011031–43011039 / ACC586 Spiral-Applikatoren: Drahtspiralrakel mit nominellen Nassfilmdicken von 25 bis 250 µm
  • 43020100–43020105 / ZUA 2000 Universal-Applikatoren: einstellbare Spalthöhe und Filmbreiten von 60 bis 220 mm
  • 43020300, 43020301, 43020303 und 43020304 / ZAF 2010: Vierfach-Filmziehrahmen mit vier fest definierten Spalthöhen

Manuell oder automatisiert applizieren?

Je nach Ausführung können Applikatoren manuell über das Substrat geführt oder mit einem automatischen Filmziehgerät kombiniert werden. Die automatische Anwendung reduziert Einflüsse durch wechselnde Ziehgeschwindigkeit, Beschleunigung und ungleichmäßige Bewegung. Dadurch erhöht sich die Vergleichbarkeit der hergestellten Prüffilme.

ZAA 2300

Automatisches Filmziehgerät für reproduzierbare Standardanwendungen.

  • Drei Geschwindigkeitsausführungen
  • Robuste mechanische Bedienung
  • Glas-, Drucktuch-, Vakuum- und Heizplatten

ZAA 2300 ansehen →

ZAA 2600.A

Modulares Filmziehgerät mit Touchscreen und speicherbaren Applikationsprofilen.

  • Stufenlos einstellbare Ziehgeschwindigkeit
  • Speicherbare Einstellungen
  • Für weitere Prüfverfahren erweiterbar

ZAA 2600.A ansehen →

ZAA 2600.HA

Automatisches Filmziehgerät für temperaturgeführte Applikationen.

  • Heiz- und Vakuumplatten bis 150 °C
  • Für temperaturabhängige Materialien
  • Touchscreen und speicherbare Profile

ZAA 2600.HA ansehen →

Alle Filmziehgeräte und Filmaufziehgeräte ansehen →

Auflageflächen und Substratfixierung

  • Glasplatte: feste und plane Auflage für zahlreiche Standardanwendungen
  • Drucktuchplatte: leicht nachgiebige Auflage für geeignete Applikatoren und Substrate
  • Vakuumplatte: sichere Fixierung dünner und flexibler Substrate
  • Heizplatte: temperaturgeführte Filmaufträge bis 150 °C
  • Beheizbare Vakuumplatte: kombiniert Substratfixierung und kontrollierte Temperatur

Auswahl des passenden Applikators

Für die Auswahl sind insbesondere Filmbreite, gewünschter Filmauftrag, Materialeigenschaften, Substrat und Applikationsmethode entscheidend.

  • Nassfilmdicke: Zielwert und nominelle Applikatorgeometrie berücksichtigen
  • Filmbreite: passend zur Probe und zum verfügbaren Arbeitsbereich auswählen
  • Material: Viskosität, Fließverhalten und Festkörpergehalt beachten
  • Substrat: Größe, Dicke, Flexibilität und Oberfläche berücksichtigen
  • Auflagefläche: Glas-, Drucktuch- oder Vakuumplatte passend zum Substrat wählen
  • Anwendung: manuellen oder automatisierten Filmauftrag festlegen
  • Temperatur: bei temperaturabhängigen Materialien beheizte Platten berücksichtigen

Auswahlhinweis: Nennen Sie uns das Material, Substrat, die gewünschte Filmbreite und Ziel-Nassfilmdicke. Wir empfehlen Ihnen die passende Kombination aus Applikator, Filmziehgerät und Auflageplatte.
