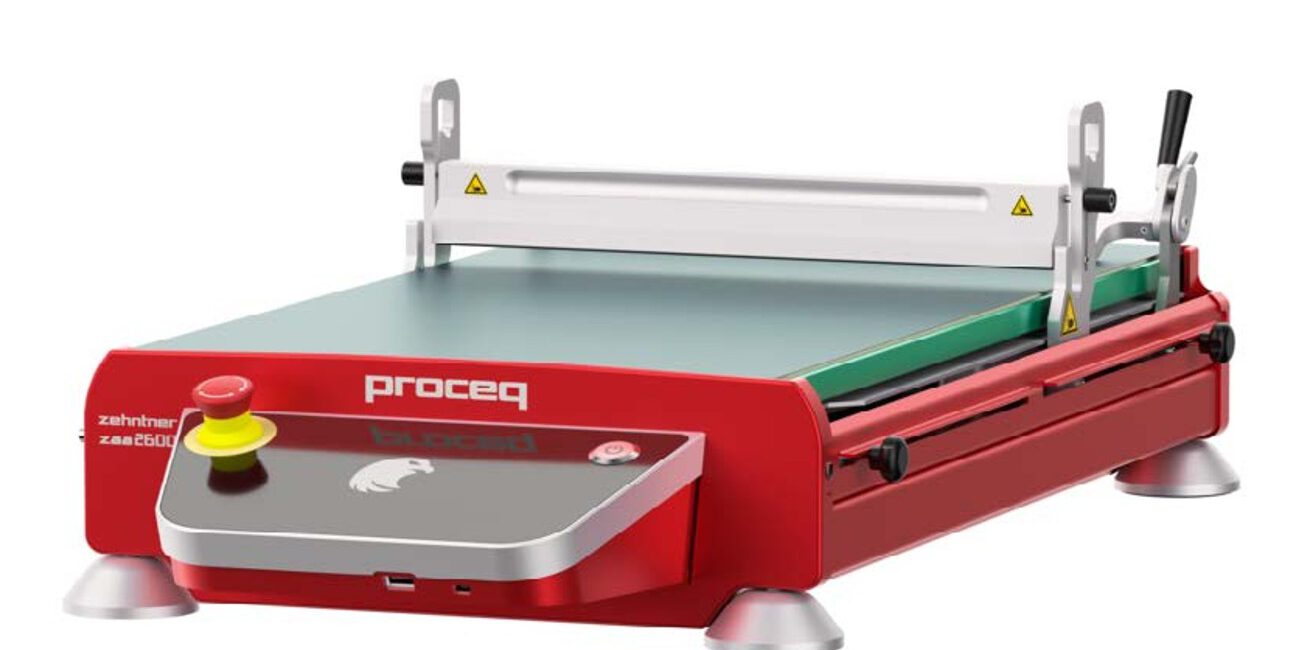

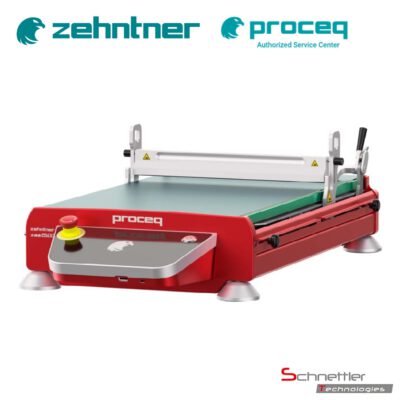

Zehntner ZAA 2600.A – Automatisches Filmziehgerät
Kategorie: Filmziehgeräte / Film-Applikatoren
Hersteller: Proceq / Zehntner
Artikelnummer: 43010100 / ZAA 2600.A
Einsatzbereich:
Das ZAA 2600.A ist ein automatisches Laborgerät zur präzisen, bedienerunabhängigen und reproduzierbaren Applikation von Farben, Lacken, Beschichtungsstoffen, Klebstoffen und ähnlichen Produkten. Über den kapazitiven 5,7-Zoll-Touchscreen lassen sich Applikationsparameter komfortabel einstellen und als Profile speichern. Das Gerät eignet sich für Labor, Qualitätssicherung sowie Forschung und Entwicklung.
Reproduzierbare Filmapplikation mit Touchscreen
Beim manuellen Filmauftrag können unterschiedliche Ziehgeschwindigkeiten und wechselnder Anpressdruck zu Abweichungen führen. Das ZAA 2600.A bewegt den eingesetzten Applikator dagegen kontrolliert über die Probe und schafft dadurch eine zuverlässige Grundlage für Vergleichs-, Entwicklungs- und Qualitätsprüfungen.
- Bedienerunabhängige Filmapplikation für reproduzierbare Ergebnisse
- Kapazitiver 5,7-Zoll-Touchscreen mit mehrsprachiger Menüführung
- Speicherbare Applikationsprofile für Applikationslänge und Ziehgeschwindigkeit
- Variable Start- und Endpositionen für unterschiedliche Applikationsstrecken
- Kompatibel mit zahlreichen Filmziehapplikatoren bis 300 mm Außenbreite
- Modular erweiterbare Geräteplattform für weitere Prüfaufgaben

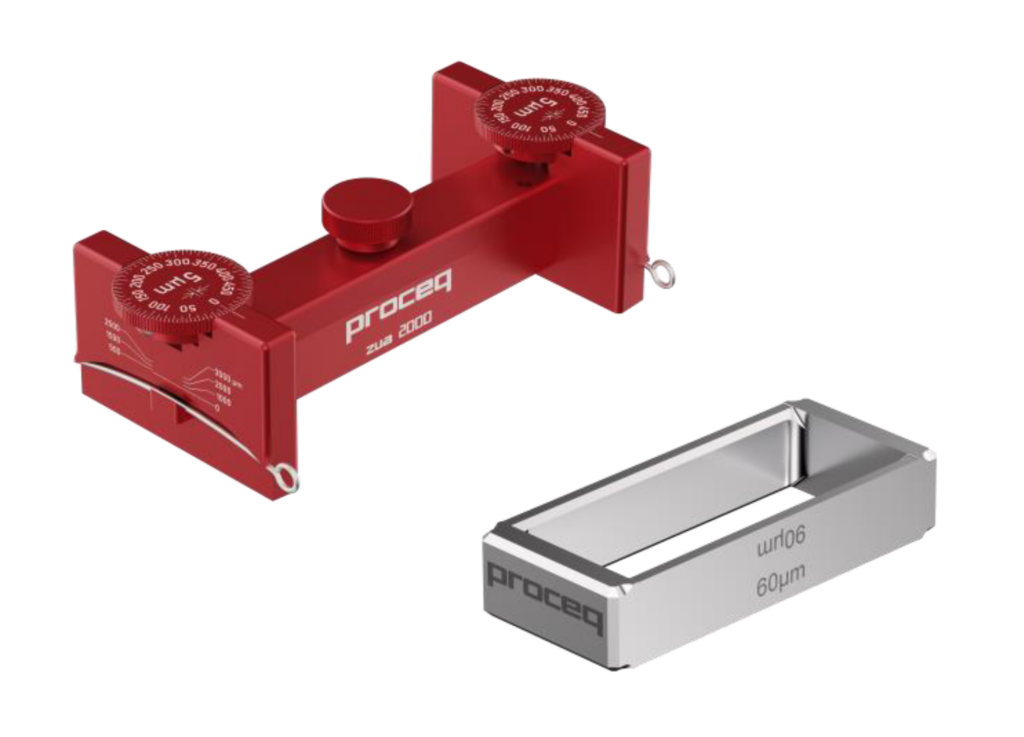

Passende Applikatoren für das ZAA 2600.A
Das Filmziehgerät erzeugt die kontrollierte Bewegung. Der eingesetzte Applikator bestimmt unter anderem Filmbreite, Auftragsgeometrie und die zu erwartende Nassfilmdicke.
Mit dem ZAA 2600.A können unter anderem folgende Applikatoren verwendet werden:
- 43020100–43020105 / ZUA 2000: Universal-Applikatoren mit einstellbarer Spalthöhe und Filmbreiten von 60 bis 220 mm
- 43020300, 43020301, 43020303 und 43020304 / ZAF 2010: Vierfach-Filmziehrahmen mit vier definierten Spalthöhen
- 43010997–43011030 / ACC378: Profilrakel für definierte Filmaufträge
- ACC586: Spiral-Applikatoren für gleichmäßige Filmaufträge in unterschiedlichen Nassfilmdicken
Optionaler Auffangmechanismus
Für Profilrakel und Spiral-Applikatoren ist ein verstellbarer Ausfahrkeil erhältlich. Er nimmt den Applikator nach dem Filmauftrag auf und verhindert dadurch, dass dieser auf der frisch beschichteten Fläche liegen bleibt.
- Geeignet für Profilrakel und Spiral-Applikatoren
- Verstellbare Position
- Saubere Aufnahme nach dem Applikationsvorgang
- 43010925 / ACC1283: verstellbarer Ausfahrkeil zur Applikatoraufnahme

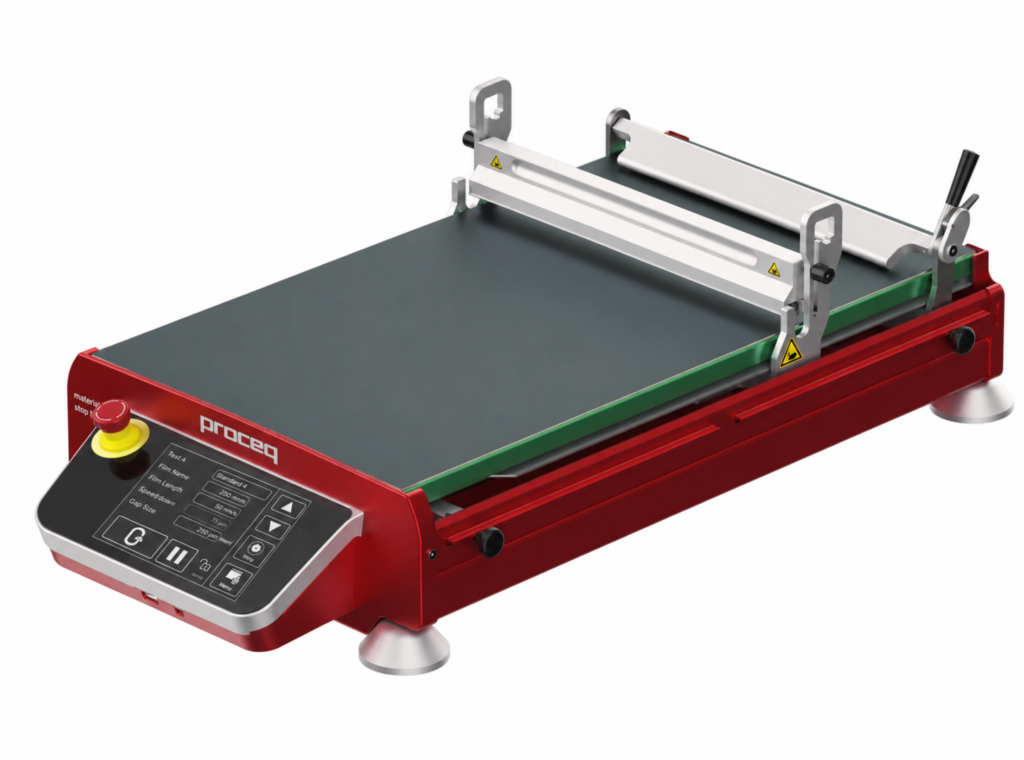

Touchscreen und Applikationsprofile
Über die übersichtliche Menüführung werden die benötigten Parameter direkt am Gerät eingestellt. Wiederkehrende Anwendungen können als Profile gespeichert und bei Bedarf erneut aufgerufen werden.
- Ziehgeschwindigkeit: stufenlos an die Anwendung anpassbar
- Applikationslänge: über Start- und Endposition definierbar
- Profilspeicher: wiederkehrende Einstellungen schnell abrufen
- Mehrsprachige Bedienung: intuitive Nutzung im internationalen Laborumfeld
- Farbdisplay: 5,7 Zoll, TFT-LCD mit LED-Hintergrundbeleuchtung
Auflageplatten und Substratfixierung
Je nach Substrat und Anwendung kann das ZAA 2600.A mit verschiedenen Auflageplatten ausgestattet werden.
- 43000143: wendbare, doppelseitige Glas- und Drucktuchplatte
- Glasseite: feste und plane Oberfläche für zahlreiche Standardanwendungen
- Drucktuchseite: insbesondere für Profilrakel und Spiral-Applikatoren geeignet
- 43010923 / ACC121: Präzisions-Vakuumplatte mit 1,0-mm-Bohrungen, nicht beheizbar
- 43010966 / ACC211: Präzisions-Vakuumplatte mit 0,5-mm-Bohrungen, nicht beheizbar
- Vakuumplatte: sichere und plane Fixierung dünner oder flexibler Substrate

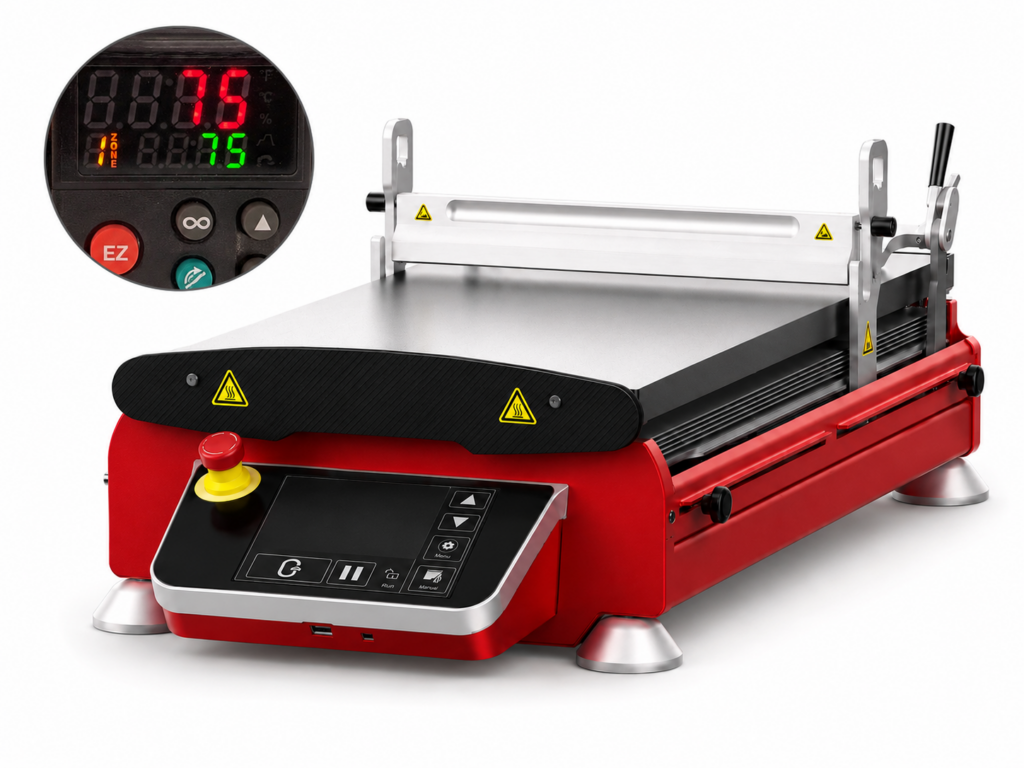

Beheizbare Applikation
Für temperaturgeführte Filmaufträge ist das ZAA 2600.HA beziehungsweise das Umbauset für beheizbare Applikation vorgesehen. Damit können Heizplatten oder beheizbare Vakuumplatten bis 150 °C eingesetzt werden.
- Beheizbare Auflageplatten bis 150 °C
- Vakuumfixierung auch bei temperaturgeführten Anwendungen
- Spezielle Isolation zum Schutz der Präzisionsmechanik
- Eigenständige Ausführung als 43010101 / ZAA 2600.HA erhältlich
Standardlieferung
- 43010100 / ZAA 2600.A: automatisches Filmziehgerät mit Touchscreen
- 43000143: wendbare, doppelseitige Glas- und Drucktuchplatte
- Polyesterfolie
- Libelle zur Ausrichtung des Geräts
- Hersteller-Zertifikat
- Bedienungsanleitung

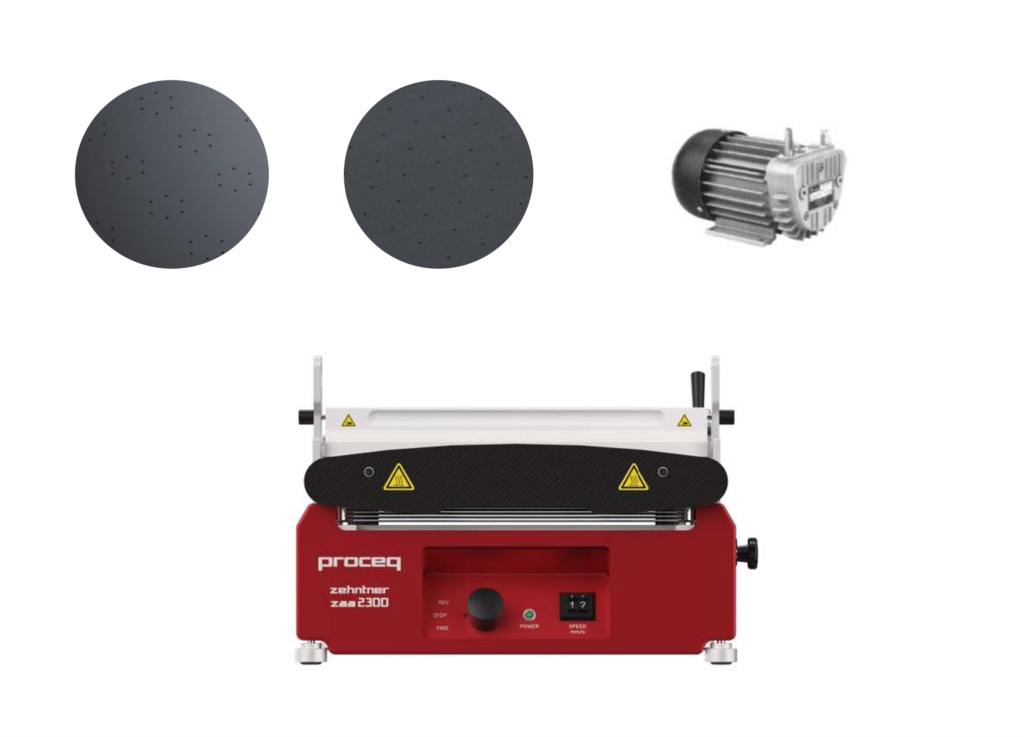

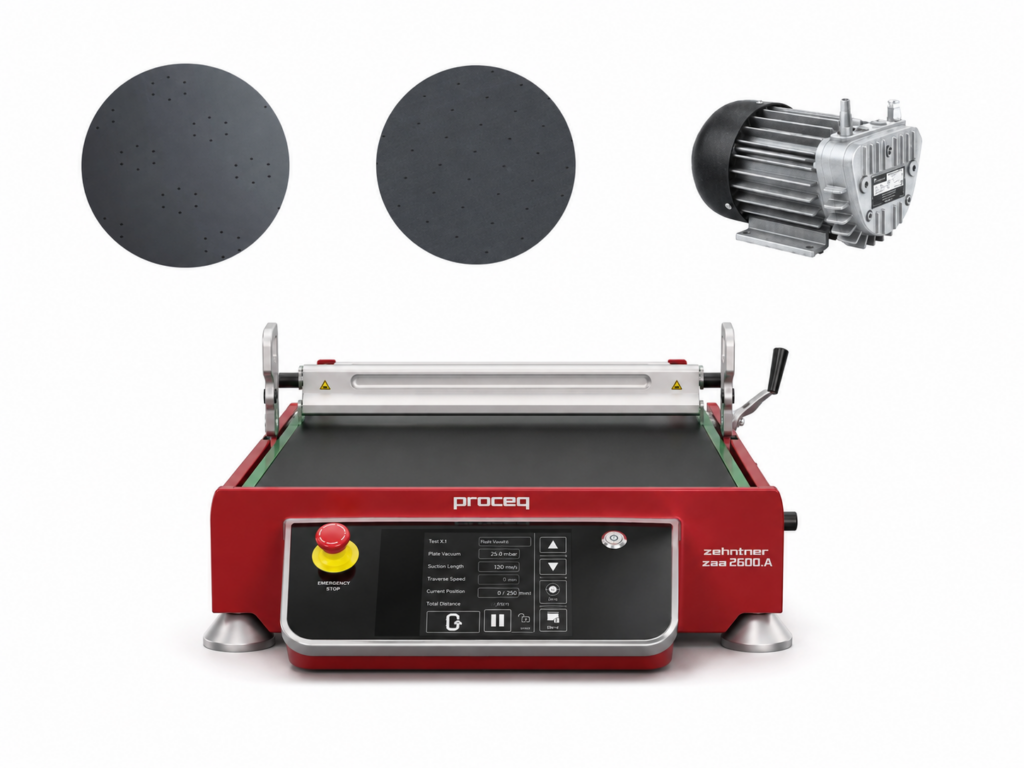

Zubehör für Vakuum und Fixierung
- 43010923 / ACC121: Präzisions-Vakuumplatte mit 1,0-mm-Bohrungen, nicht beheizbar
- 43010966 / ACC211: Präzisions-Vakuumplatte mit 0,5-mm-Bohrungen, nicht beheizbar
- 43010906 / ACC039: Vakuumpumpe, 230 V, inklusive Schlauch
- 43010925 / ACC1283: verstellbarer Ausfahrkeil zur Aufnahme von Profilrakeln und Spiral-Applikatoren
Modulare Erweiterungen
- 43010926 / ACC1284: Umbauset für beheizbare Applikation
- 43010927 / ACC1285: Umbauset zum Crockmeter
- 43010928 / ACC1286: Umbauset zum Scheuerprüfgerät
- ACC1287: Umbauset für Ritzhärteprüfungen

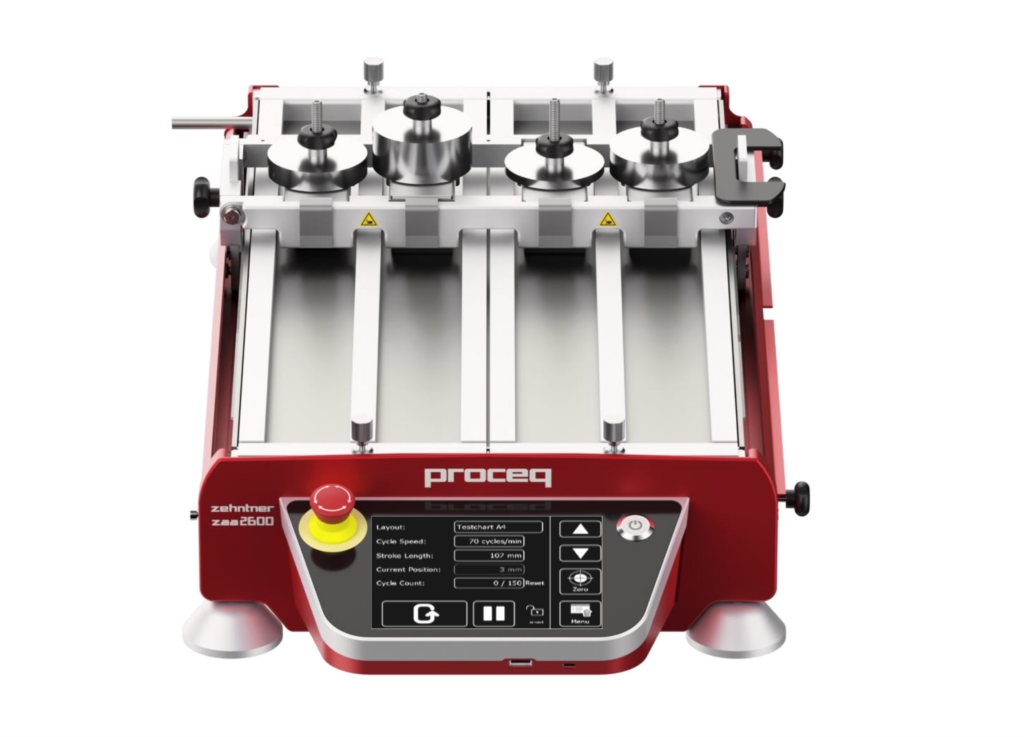

Crockmeter-Erweiterung
Mit dem Umbauset 43010927 / ACC1285 lässt sich die Geräteplattform für Crockmeter-Reibprüfungen nutzen. Als eigenständige Ausführung steht das 43010102 / ZAA 2600.C zur Verfügung.
Scheuer- und Abriebprüfung
Mit dem Umbauset 43010928 / ACC1286 kann die Geräteplattform für Scheuer- und Nassabriebprüfungen erweitert werden. Als eigenständige Ausführung steht das 43010103 / ZAA 2600.SW zur Verfügung.
Handhabung
- Geeigneten Applikator für Filmbreite und gewünschten Filmauftrag auswählen.
- Passende Auflagefläche wählen: Glas, Drucktuch oder Vakuumplatte.
- Substrat an der Klemmvorrichtung oder mittels Vakuum sicher fixieren.
- Profilrakel oder Spiral-Applikator in die Führung einsetzen und mit dem Gewicht beschweren.
- Andere Applikatoren an der vorgesehenen Gewichtsauflage positionieren.
- Gewünschte Applikationslänge und Ziehgeschwindigkeit über den Touchscreen einstellen.
- Einstellungen bei Bedarf als Applikationsprofil speichern.
- Beschichtungsmaterial in Ziehrichtung vor den Applikator geben.
- Applikationsvorgang starten.
- Nach Abschluss Applikator und Substrat entnehmen und reinigen.
Technische Daten
- Ziehgeschwindigkeit: stufenlos einstellbar von 1–500 mm/s
- Touchscreen: 5,7 Zoll
- Display: TFT-LCD, farbig, LED-Hintergrundbeleuchtung
- Displayauflösung: VGA
- Gehäuse: Aluminium, pulverbeschichtet, matt, feinstrukturiert
- Standard-Auflageplatte: Glas und Drucktuch aus gummibeschichteter Baumwolle
- Abmessungen Gerät: 695 × 355 × 210 mm
- Abmessungen mit Heizungsumbauset: 695 × 355 × 240 mm
- Abmessungen Standardplatte: 553 × 300 × 15 mm
- Applikationslänge: bis ca. 393 mm
- Applikationsbreite: bis 300 mm, abhängig vom Applikator
- Gewicht Gerät: ca. 20 kg
- Gewicht Standardplatte: ca. 6,4 kg
- Netzanschluss: 240 V, 50–60 Hz
- Norm: ASTM D823
- Gewährleistung: 2 Jahre
ZAA 2300 oder ZAA 2600.A?
ZAA 2300
Robustes automatisches Filmziehgerät für reproduzierbare Standardanwendungen mit direkter mechanischer Bedienung.
- Drei Geschwindigkeitsvarianten
- Einfache, direkte Bedienung
- Ideal für wiederkehrende Standardaufgaben
ZAA 2600.A
Modulares Filmziehgerät mit Touchscreen und speicherbaren Profilen für flexible und anspruchsvolle Anwendungen.
- Stufenlos einstellbare Ziehgeschwindigkeit
- Speicherbare Applikationsprofile
- Modular für weitere Prüfverfahren erweiterbar
Auswahlhinweis: Für klar definierte Standardprozesse ist das ZAA 2300 häufig ausreichend. Das ZAA 2600.A empfiehlt sich, wenn flexible Einstellungen, gespeicherte Profile oder spätere Erweiterungen benötigt werden.
