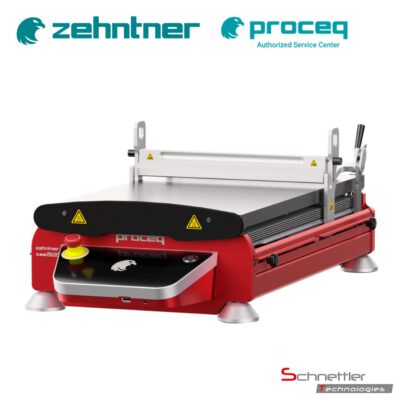

Zehntner ZAA 2600.HA – Automatisches beheizbares Filmziehgerät
Kategorie: Filmziehgeräte / Film-Applikatoren
Hersteller: Proceq / Zehntner
Artikelnummer: 43010101 / ZAA 2600.HA
Einsatzbereich:
Das ZAA 2600.HA ist ein automatisches Filmziehgerät für die präzise, bedienerunabhängige und reproduzierbare Applikation von Farben, Lacken, Beschichtungsstoffen, Klebstoffen und ähnlichen Produkten. Die Ausführung ist speziell für den Einsatz mit beheizbaren Vakuumplatten oder Heizplatten bis 150 °C ausgelegt. Über den kapazitiven 5,7-Zoll-Touchscreen lassen sich Applikationsparameter komfortabel einstellen und als Profile speichern.
Reproduzierbare Filmapplikation bei kontrollierter Temperatur
Das ZAA 2600.HA kombiniert die automatisierte Filmapplikation mit beheizbaren Auflageplatten. Dadurch lassen sich temperaturabhängige Materialien und Prozesse unter definierten Bedingungen applizieren. Die konstante Ziehgeschwindigkeit, die einstellbare Applikationsstrecke und die kontrollierte Temperatur schaffen eine zuverlässige Grundlage für Vergleichs-, Entwicklungs- und Qualitätsprüfungen.
- Beheizbare Applikation mit Heizplatte oder beheizbarer Vakuumplatte bis 150 °C
- Bedienerunabhängige Filmapplikation für reproduzierbare Ergebnisse
- Kapazitiver 5,7-Zoll-Touchscreen mit mehrsprachiger Menüführung
- Speicherbare Applikationsprofile für Applikationslänge und Ziehgeschwindigkeit
- Variable Start- und Endpositionen für unterschiedliche Applikationsstrecken
- Applikationsbreite bis 300 mm, abhängig vom eingesetzten Applikator
- Modular erweiterbare Geräteplattform für weitere Prüfaufgaben
Passende Applikatoren für das ZAA 2600.HA
Das Filmziehgerät erzeugt die kontrollierte Bewegung. Der eingesetzte Applikator bestimmt unter anderem Filmbreite, Auftragsgeometrie und die zu erwartende Nassfilmdicke.
Mit dem ZAA 2600.HA können unter anderem folgende Applikatoren verwendet werden:
- 43020100–43020105 / ZUA 2000: Universal-Applikatoren mit einstellbarer Spalthöhe und Filmbreiten von 60 bis 220 mm
- 43020300, 43020301, 43020303 und 43020304 / ZAF 2010: Vierfach-Filmziehrahmen mit vier definierten Spalthöhen
- 43010997–43011030 / ACC378: Profilrakel für definierte Filmaufträge
- ACC586: Spiral-Applikatoren für gleichmäßige Filmaufträge in unterschiedlichen Nassfilmdicken
Optionaler Auffangmechanismus
Für Profilrakel und Spiral-Applikatoren ist ein verstellbarer Ausfahrkeil erhältlich. Er nimmt den Applikator nach dem Filmauftrag auf und verhindert, dass dieser auf der frisch beschichteten Fläche liegen bleibt.
- Geeignet für Profilrakel und Spiral-Applikatoren
- Verstellbare Position
- Saubere Aufnahme nach dem Applikationsvorgang
- 43010925 / ACC1283: verstellbarer Ausfahrkeil zur Applikatoraufnahme

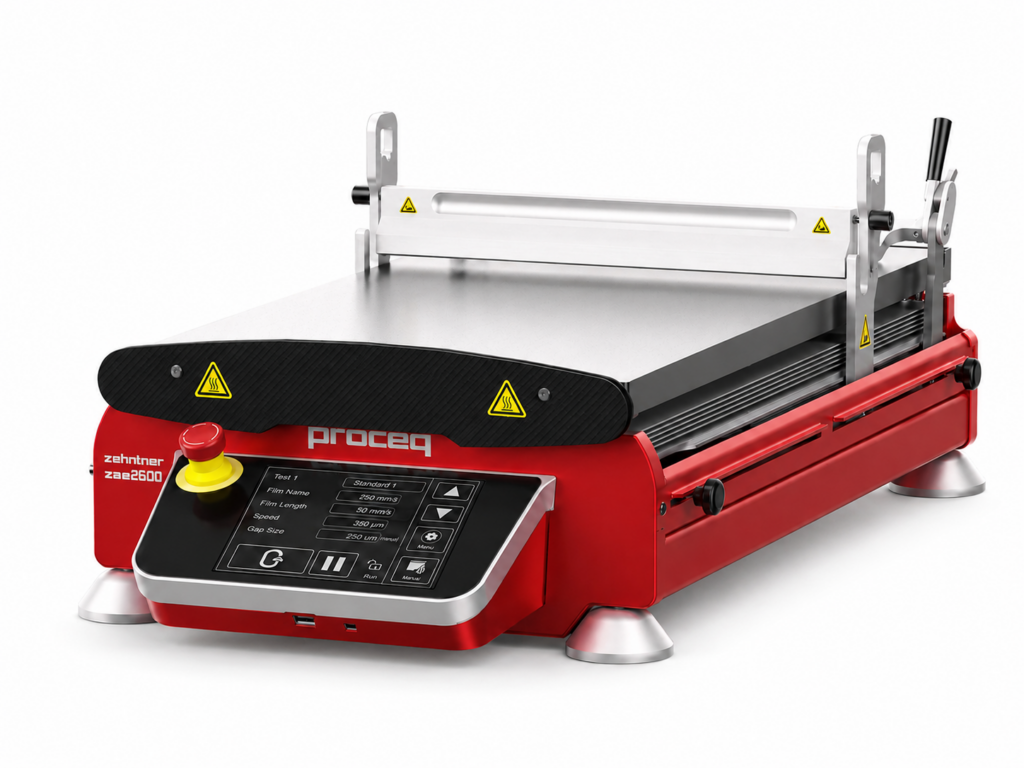

Touchscreen und Applikationsprofile
Über die übersichtliche Menüführung werden die benötigten Parameter direkt am Gerät eingestellt. Wiederkehrende Anwendungen können als Profile gespeichert und bei Bedarf erneut aufgerufen werden.
- Ziehgeschwindigkeit: stufenlos an die Anwendung anpassbar
- Applikationslänge: über Start- und Endposition definierbar
- Profilspeicher: wiederkehrende Einstellungen schnell abrufen
- Mehrsprachige Bedienung: intuitive Nutzung im internationalen Laborumfeld
- Farbdisplay: 5,7 Zoll, TFT-LCD mit LED-Hintergrundbeleuchtung
Beheizbare Vakuumplatte oder Heizplatte
Das ZAA 2600.HA ist speziell für temperaturgeführte Applikationen ausgelegt. Je nach Substrat und Anwendung kann eine beheizbare Vakuumplatte oder eine Heizplatte eingesetzt werden.
- Temperaturbereich: bis 150 °C
- Heizplatte: plane beheizte Oberfläche für feste Substrate
- Beheizbare Vakuumplatte: kombiniert Temperaturführung und plane Substratfixierung
- Lochbild 1,0 mm: für Standardanwendungen
- Lochbild 0,5 mm: für besonders dünne oder empfindliche Substrate
- Separate Temperaturregelung: kontrollierte Einstellung der Zieltemperatur
- Isolation: schützt die Präzisionsmechanik vor Wärmeeinwirkung
Plane Fixierung flexibler Substrate
Die beheizbare Vakuumplatte hält dünne oder flexible Substrate während des gesamten Filmauftrags plan auf der Auflagefläche. Dadurch werden Wellen, Falten oder ein Verrutschen der Probe reduziert.
- Sichere Fixierung ohne zusätzliche mechanische Klemmen
- Geeignet für Folien, dünne Bleche und flexible Proben
- Kombination von Vakuum und Temperaturführung
- Unterschiedliche Lochbilder passend zur Substratstärke
Keine Beheizung erforderlich?
Für Anwendungen bei Raumtemperatur steht das 43010100 / ZAA 2600.A zur Verfügung. Es bietet dieselbe Touchscreen-Bedienung und speicherbare Applikationsprofile, ist jedoch standardmäßig nicht mit der speziellen Isolation für beheizbare Platten ausgestattet.
ZAA 2600.HA empfiehlt sich insbesondere bei:
- temperaturabhängigen Beschichtungsstoffen
- Materialien mit hoher Viskosität bei Raumtemperatur
- Untersuchungen zum Verlauf und Trocknungsverhalten
- temperaturgeführten Entwicklungs- und Vergleichsreihen
- flexiblen Substraten, die gleichzeitig beheizt und vakuumfixiert werden sollen
Standardlieferung
- 43010101 / ZAA 2600.HA: automatisches beheizbares Filmziehgerät mit Touchscreen
- Spezielle Isolation für beheizbare Platten
- 43000143: wendbare, doppelseitige Glas- und Drucktuchplatte
- Polyesterfolie
- Libelle zur Ausrichtung des Geräts
- Hersteller-Zertifikat
- Bedienungsanleitung
Beheizbare Komponenten
- 43000224 / ACC Heizplatte: beheizbar bis 150 °C
- 43000225 / ACC Heizplatten-Steuergerät: 230 V, mit Temperaturregler
- 43000218 / ACC Präzisions-Vakuumplatte: 0,5-mm-Bohrungen, beheizbar bis 150 °C
- 43000221 / ACC Präzisions-Vakuumplatte: 1,0-mm-Bohrungen, beheizbar bis 150 °C
Zubehör für Applikation und Fixierung
- 43010906 / ACC039: Vakuumpumpe, 230 V, inklusive Schlauch
- 43010925 / ACC1283: verstellbarer Ausfahrkeil zur Aufnahme von Profilrakeln und Spiral-Applikatoren
- Applikatoren mit maximaler Außenbreite von 300 mm
Modulare Erweiterungen
- 43010927 / ACC1285: Umbauset zum Crockmeter
- 43010928 / ACC1286: Umbauset zum Scheuerprüfgerät
- ACC1287: Umbauset für Ritzhärteprüfungen
Crockmeter-Erweiterung
Mit dem Umbauset 43010927 / ACC1285 lässt sich die Geräteplattform für Crockmeter-Reibprüfungen nutzen. Als eigenständige Ausführung steht das 43010102 / ZAA 2600.C zur Verfügung.
Scheuer- und Abriebprüfung
Mit dem Umbauset 43010928 / ACC1286 kann die Geräteplattform für Scheuer- und Nassabriebprüfungen erweitert werden. Als eigenständige Ausführung steht das 43010103 / ZAA 2600.SW zur Verfügung.
Handhabung
- Geeigneten Applikator für Filmbreite und gewünschten Filmauftrag auswählen.
- Beheizbare Vakuumplatte oder Heizplatte entsprechend dem Substrat auswählen.
- Substrat positionieren und bei Verwendung einer Vakuumplatte sicher fixieren.
- Profilrakel oder Spiral-Applikator in die Führung einsetzen und mit dem Gewicht beschweren.
- Andere Applikatoren an der vorgesehenen Gewichtsauflage positionieren.
- Zieltemperatur am Steuergerät einstellen.
- Warten, bis die gewünschte Temperatur stabil erreicht ist.
- Applikationslänge und Ziehgeschwindigkeit am Touchscreen einstellen oder ein gespeichertes Profil auswählen.
- Beschichtungsmaterial in Ziehrichtung vor den Applikator geben.
- Applikationsvorgang starten.
- Nach Abschluss Applikator und Substrat entnehmen und das Zubehör reinigen.
Technische Daten
- Ziehgeschwindigkeit: stufenlos einstellbar von 1–500 mm/s
- Auflösung Ziehgeschwindigkeit: 1 mm/s
- Touchscreen: 5,7 Zoll
- Display: TFT-LCD, farbig, LED-Hintergrundbeleuchtung
- Displayauflösung: VGA
- Gehäuse: Aluminium, pulverbeschichtet, matt, feinstrukturiert
- Abmessungen Gerät: 695 × 355 × 240 mm
- Abmessungen Standardplatte: 553 × 300 × 15 mm
- Applikationslänge: bis ca. 393 mm
- Applikationsbreite: bis 300 mm, abhängig vom Applikator
- Temperaturbereich beheizbarer Platten: bis 150 °C
- Gewicht Gerät: ca. 24 kg
- Gewicht Standardplatte: ca. 6,4 kg
- Netzanschluss Gerät: 100–240 V, 50–60 Hz
- Betriebstemperatur: 5 bis 45 °C
- Relative Luftfeuchtigkeit: 20–80 %, nicht kondensierend
Heizplatte
- Temperaturbereich: 0 bis 150 °C
- Werkstoff: Aluminium, schwarz eloxiert
- Abmessungen Heizplatte: 554 × 301 × 20 mm
- Gewicht Heizplatte: ca. 9 kg
- Abmessungen Temperaturregler: 240 × 215 × 75 mm
- Gewicht Temperaturregler: ca. 1,9 kg
- Leistung: 1.200 W
Vakuumplatte
- Werkstoff: Aluminium, schwarz eloxiert
- Abmessungen: 553 × 300 × 15 mm
- Gewicht: ca. 8,5 kg
- Verfügbare Lochbilder: 0,5 mm oder 1,0 mm
- Pumpenleistung: 3,5 m³/h
- Vakuum laut Hersteller: bis 150 mbar
- Geräuschpegel: 57 dB(A)
Normen und Richtlinien
- ASTM D823, abhängig vom eingesetzten Zubehör und Prüfaufbau
- ASTM D1640, abhängig vom eingesetzten Zubehör
- ASTM D4748
- ASTM D6279
ZAA 2600.A oder ZAA 2600.HA?
ZAA 2600.A
Automatisches Filmziehgerät für reproduzierbare Anwendungen bei Raumtemperatur.
- Touchscreen und speicherbare Profile
- Glas-, Drucktuch- und Vakuumplatten
- Ideal für klassische Laboranwendungen
ZAA 2600.HA
Ausführung für temperaturgeführte Anwendungen mit Heizplatte oder beheizbarer Vakuumplatte.
- Beheizbare Platten bis 150 °C
- Spezielle Isolation zum Schutz der Mechanik
- Geeignet für temperaturabhängige Materialien und Prozesse
Auswahlhinweis: Für Anwendungen bei Raumtemperatur ist das ZAA 2600.A in der Regel ausreichend. Das ZAA 2600.HA empfiehlt sich, wenn Material, Substrat oder Prüfprozess eine kontrollierte Temperatur erfordern.
