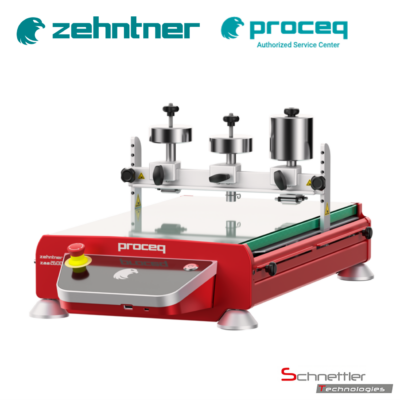

Zehntner ZAA 2600.C – Automatisches Crockmeter
Kategorie: Crockmeter / Reibprüfgeräte
Geräteplattform: ZAA 2600
Hersteller: Proceq / Zehntner
Artikelnummer: 43010102 / ZAA 2600.C
Einsatzbereich:
Das ZAA 2600.C ist ein automatisches Linearhubgerät für reproduzierbare Crockmeter- und Reibechtheitsprüfungen. Hublänge, Geschwindigkeit und Zyklenzahl werden über den kapazitiven 5,7-Zoll-Touchscreen eingestellt und können als Prüfprofile gespeichert werden. Das Gerät eignet sich für Labor, Qualitätssicherung sowie Forschung und Entwicklung.
Durch unterschiedliche Reibfinger, Reibmaterialien und Prüfgewichte lässt sich das Gerät an verschiedene Normen, Oberflächengeometrien und Prüfvorschriften anpassen.
Automatisierte Reibechtheitsprüfung
Bei manuellen Reibprüfungen können Prüfkraft, Bewegung und Zyklenzahl durch den Bediener beeinflusst werden. Das ZAA 2600.C führt die lineare Reibbewegung dagegen mit definierten Parametern aus und schafft damit eine zuverlässige Grundlage für vergleichbare Prüf- und Qualitätsdaten.
- Automatischer Linearhub für reproduzierbare Reibprüfungen
- Stufenlos einstellbare Hublänge von 1 bis 393 mm
- Speicherbare Prüfprofile für Hublänge, Geschwindigkeit und Zyklenzahl
- Bis zu vier parallele Prüfungen, abhängig von Prüfanordnung und Zubehör
- Schneller Werkzeugwechsel für unterschiedliche Reibfinger und Prüfvorschriften
- Geeignet für flache und gekrümmte Prüfmuster
- Touchscreen-Bedienung mit mehrsprachiger Menüführung
Crockmeter und Reibprüfgeräte
Für die Auswahl des passenden Prüfsystems sind unter anderem Prüfnorm, Reibkörper, Prüfkraft, Probengröße und Oberflächengeometrie entscheidend.
In unserer Kategorie finden Sie das ZAA 2600.C sowie weitere Lösungen und Zubehörteile für reproduzierbare Reibechtheits- und Abriebprüfungen.
Reibwerkzeugsets
Für unterschiedliche Normen, Prüfflächen und Probengeometrien stehen drei Reibwerkzeugsets zur Verfügung. Die gewünschte Prüfkraft wird nur in Kombination mit den dafür vorgesehenen Zehntner-Reibfingern und Gewichten erreicht.
Reibwerkzeugset A
Kontaktfläche:
22 × 22 mm
Geeignet für:
flache Prüfmuster
Norm:
EN ISO 21546
Prüfkraft:
9 N mit passender Zehntner-Konfiguration
Artikelnummer:
43010930 / ACC1315
Reibwerkzeugset B
Reibfinger:
Ø 16 mm
Geeignet für:
flache Prüfmuster
Normen und Vorschriften:
- EN ISO 21546
- AATCC Test Method 8
- DIN EN 13523-11
- EN ISO 105-X12
- Volkswagen PV 3906
- in Anlehnung an ASTM F1319
Prüfkraft:
9 N mit passender Zehntner-Konfiguration
Artikelnummer:
43010932 / ACC1344
Reibwerkzeugset C
Geeignet für:
gekrümmte Prüfmuster
Normen und Vorschriften:
- EN ISO 21546
- BMW AA-0134
Prüfkraft:
22 N mit passender Zehntner-Konfiguration
Artikelnummer:
43010933 / ACC1345
Prüfkräfte und Zusatzgewichte
Je nach Reibwerkzeugset und Prüfvorschrift wird die erforderliche Prüfkraft durch das passende Werkzeugset und zusätzliche Gewichte erzeugt.
- 43010934 / ACC1346: Gewicht für Prüfkraft 9 N
- 43010935 / ACC1347: Gewicht für Prüfkraft 22 N
- 43010953 / ACC1482: Zusatzgewicht 50 g
- 43010954 / ACC1484: Zusatzgewicht 100 g
- 43010955 / ACC1486: Zusatzgewicht 500 g
Hinweis: Die normgerechte Prüfkraft wird nur mit dem vorgesehenen Reibfinger, Halter und der passenden Gewichtskombination erreicht.
Flache und gekrümmte Prüfmuster
Das ZAA 2600.C lässt sich für unterschiedliche Probenformen konfigurieren. Flache Proben werden auf der Glasplatte fixiert. Für gewölbte oder gekrümmte Bauteile können die abnehmbaren Klemmen und das passende Reibwerkzeugset eingesetzt werden.
- Glasplatte: plane Auflage für flache Prüfmuster
- Rahmen- und Probenklemmen: sichere Fixierung während der Prüfung
- Abnehmbare Klemmen: ermöglichen die Aufnahme gekrümmter Oberflächen
- 43010933 / ACC1345: Reibwerkzeugset C für gekrümmte Prüfmuster
Touchscreen und Prüfprofile
Über den Touchscreen werden sämtliche Bewegungsparameter eingestellt. Wiederkehrende Prüfungen lassen sich als Profile speichern und schnell erneut aufrufen.
- Hublänge: Start- und Endposition frei definierbar
- Geschwindigkeit: passend zur Prüfvorschrift einstellbar
- Zyklenzahl: gewünschte Anzahl Doppelhübe festlegen
- Profilspeicher: wiederkehrende Prüfprogramme speichern
- Mehrsprachige Bedienung: intuitive Nutzung im Labor
Standardlieferung
- 43010102 / ZAA 2600.C: automatisches Crockmeter mit Touchscreen
- Wendbare, doppelseitige Glas- und Drucktuchplatte
- Werkzeughalter
- Libelle zur Ausrichtung
- Netzkabel
- Hersteller-Zertifikat
- Bedienungsanleitung
Reibwerkzeuge und Gewichte
- 43010930 / ACC1315: Reibwerkzeugset A, Kontaktfläche 22 × 22 mm
- 43010932 / ACC1344: Reibwerkzeugset B, Reibfinger Ø 16 mm
- 43010933 / ACC1345: Reibwerkzeugset C für gekrümmte Prüfmuster
- 43010934 / ACC1346: Gewicht für Prüfkraft 9 N
- 43010935 / ACC1347: Gewicht für Prüfkraft 22 N
- 43010953 / ACC1482: Zusatzgewicht 50 g
- 43010954 / ACC1484: Zusatzgewicht 100 g
- 43010955 / ACC1486: Zusatzgewicht 500 g
- 43010937 / ACC1353: Baumwoll-Reibtuch
Modulare Erweiterungen
- ACC1287: Adapter für Ritzhärte- und Schmissbeständigkeitsprüfungen
- 43010931 / ACC1339: Umbauset zur Filmapplikation
- 43010928 / ACC1286: Umbauset zum Scheuer- und Nassabriebprüfgerät
Filmapplikation
Mit dem Umbauset 43010931 / ACC1339 lässt sich die Geräteplattform für reproduzierbare Filmaufträge konfigurieren. Als eigenständige Ausführung steht das 43010100 / ZAA 2600.A zur Verfügung.
Scheuer- und Nassabriebprüfung
Mit dem Umbauset 43010928 / ACC1286 kann das Gerät für Scheuer- und Nassabriebprüfungen erweitert werden. Als eigenständige Ausführung steht das 43010103 / ZAA 2600.SW zur Verfügung.
Handhabung
- Prüfnorm beziehungsweise Prüfvorschrift festlegen.
- Passendes Reibwerkzeugset A, B oder C auswählen.
- Erforderliches Reibmaterial und die passende Gewichtskombination vorbereiten.
- Glasplatte einsetzen und das Prüfmuster sicher fixieren.
- Bei gekrümmten Prüfmustern geeignete Halterungen beziehungsweise Klemmen verwenden.
- Reibmaterial am Reibfinger befestigen.
- Reibwerkzeug am Werkzeughalter montieren.
- Gewichte entsprechend der geforderten Prüfkraft aufsetzen.
- Hublänge, Geschwindigkeit und Anzahl der Doppelhübe am Touchscreen einstellen oder ein gespeichertes Profil auswählen.
- Reibprüfung starten.
- Prüfmuster und Reibmaterial anschließend gemäß Prüfvorschrift bewerten und dokumentieren.
Technische Daten
- Hublänge: 1–393 mm, stufenlos einstellbar
- Genauigkeit Hublänge: ±2 mm
- Hubgeschwindigkeit: 1–600 mm/s
- Auflösung Geschwindigkeit: 1 mm/s
- Genauigkeit Geschwindigkeit: ±1 %
- Doppelhubgeschwindigkeit: bis zu 100 Doppelhübe pro Minute, abhängig von Hublänge, Werkzeug und Prüflast
- Maximale Probengröße: ca. 553 × 300 × 72 mm
- Glasplatte: 553 × 300 × 15 mm
- Touchscreen: 5,7 Zoll
- Display: TFT-LCD, farbig, LED-Hintergrundbeleuchtung
- Displayauflösung: VGA
- Gehäuse: Aluminium, pulverbeschichtet, matt, feinstrukturiert
- Abmessungen Gerät: 695 × 355 × 210 mm
- Gewicht ohne Probenschale: ca. 15,8 kg
- Gewicht mit Probenschale: ca. 20 kg
- Netzanschluss: 115–230 V AC, ±10 %, 50–60 Hz
- Leistungsaufnahme: 108 W
- Betriebstemperatur: 5 bis 45 °C
- Relative Luftfeuchtigkeit: 20–80 %, nicht kondensierend
Normen und Prüfvorschriften
- EN ISO 21546
- AATCC Test Method 8
- DIN EN 13523-11
- EN ISO 105-X12
- Volkswagen PV 3906
- in Anlehnung an ASTM F1319
- BMW AA-0134
- DIN 55654, abhängig von Prüfaufbau und Zubehör
- DIN 55656 und DIN SPEC 91064 bei entsprechender Ritzhärte-Erweiterung
