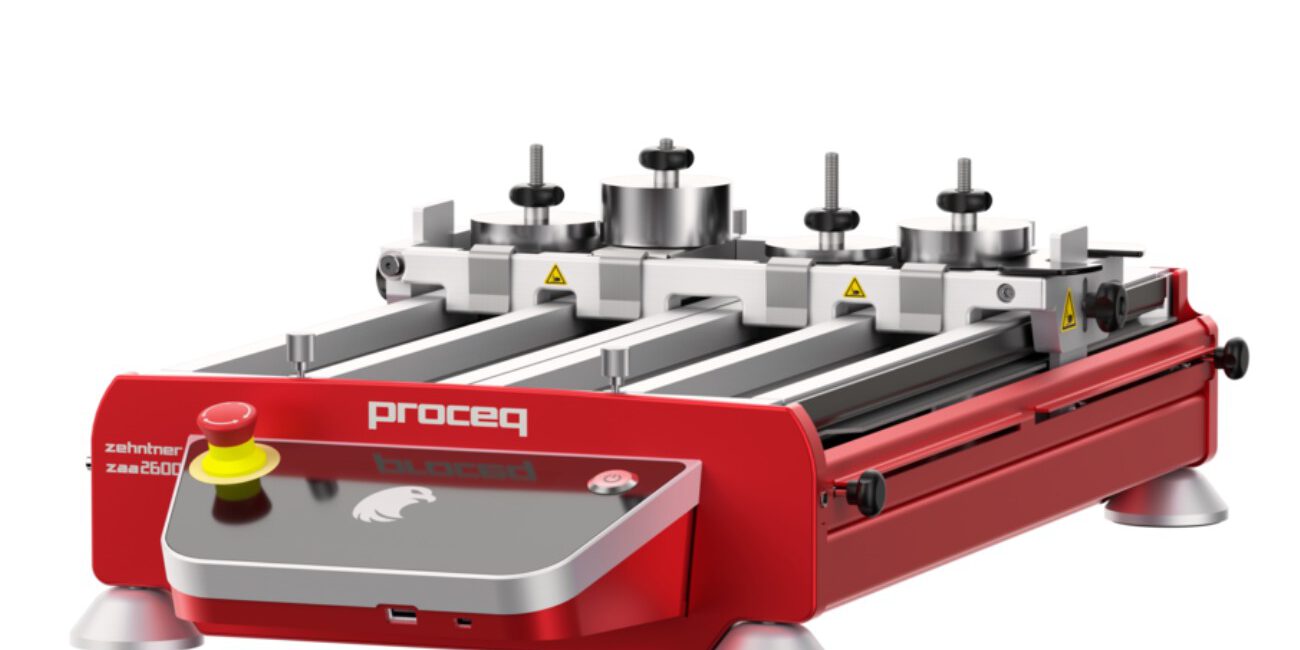

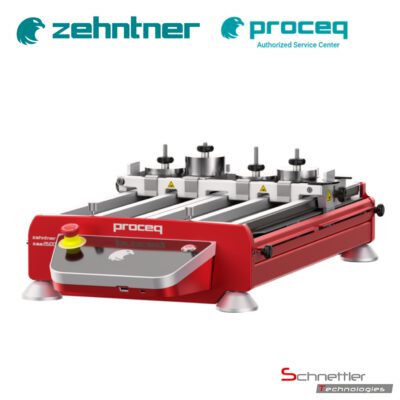

Zehntner ZAA 2600.SW – Automatisches Scheuer- und Nassabriebprüfgerät
Kategorie: Scheuer- & Abriebprüfgeräte
Geräteplattform: ZAA 2600
Hersteller: Proceq / Zehntner
Artikelnummer: 43010103 / ZAA 2600.SW
Einsatzbereich:
Das ZAA 2600.SW ist ein automatisches Linearhubgerät für reproduzierbare Nassabrieb-, Scheuer-, Wasch- und Reinigungsbeständigkeitsprüfungen. Hublänge, Geschwindigkeit und Zyklenzahl werden über den kapazitiven 5,7-Zoll-Touchscreen eingestellt und können als Prüfprofile gespeichert werden. Das Gerät eignet sich für Labor, Qualitätssicherung sowie Forschung und Entwicklung.
Durch unterschiedliche Scheuersets, Bürsten, Schwämme, Abrasivmaterialien und Prüfgewichte lässt sich das Gerät an verschiedene Normen und Prüfvorschriften anpassen. Die ZAA-2600-Plattform kann außerdem für Crockmeter-, Filmzieh- oder weitere Prüfaufgaben erweitert werden.
Automatisierte Scheuer- und Nassabriebprüfung
Bei manuellen Scheuerprüfungen können Prüfkraft, Bewegung, Zyklenzahl und Flüssigkeitsmenge durch den Bediener beeinflusst werden. Das ZAA 2600.SW führt die lineare Prüfbewegung dagegen mit definierten Parametern aus und schafft dadurch eine zuverlässige Grundlage für vergleichbare Prüf- und Qualitätsdaten.
- Automatischer Linearhub für reproduzierbare Scheuer- und Nassabriebprüfungen
- Bis zu vier parallele Prüfspuren, abhängig von Werkzeug und Prüfanordnung
- Stufenlos einstellbare Hublänge für unterschiedliche Prüfaufgaben
- Speicherbare Prüfprofile für Hublänge, Geschwindigkeit und Zyklenzahl
- Schneller Werkzeugwechsel zwischen verschiedenen Scheuersets
- Trocken- und Nassprüfungen möglich
- Prüflasten bis ca. 4,5 kg, abhängig von Zubehör und Prüfanordnung
- Touchscreen-Bedienung mit mehrsprachiger Menüführung
Scheuer- und Abriebprüfgeräte
Für die Auswahl des passenden Prüfsystems sind insbesondere Prüfnorm, Scheuerkörper, Prüflast, Prüfmedium, Probengröße und gewünschte Anzahl paralleler Prüfspuren entscheidend.
In unserer Kategorie finden Sie das ZAA 2600.SW sowie weitere Lösungen für Scheuer-, Wasch- und Abriebprüfungen.
Scheuersets und Reibwerkzeuge
Für unterschiedliche Normen und Prüfvorschriften stehen abgestimmte Scheuersets zur Verfügung. Die Sets enthalten je nach Norm passende Halter, Gewichte, Bürsten, Schwämme, Abrasivpads oder Ausgleichsmaterialien.
ASTM D2486
Anwendung:
Scheuerbeständigkeit von Wandfarben
Artikelnummer:
43010940 / ACC1460
Enthält je nach Ausführung Halter, Gewicht, Bürste und weitere normgerechte Komponenten.
ASTM D3450
Anwendung:
Waschbeständigkeit von Innenbeschichtungen
Artikelnummer:
43010942 / ACC1462
Abgestimmtes Zubehör für normgerechte Waschbeständigkeitsprüfungen.
ASTM D4213
Anwendung:
Scheuerbeständigkeit über Abriebverlust
Artikelnummer:
43010944 / ACC1464
Geeignet für Prüfungen, bei denen der Materialverlust durch Scheuerbeanspruchung bewertet wird.
ASTM D4828
Anwendung:
Praktische Waschbeständigkeit organischer Beschichtungen
Artikelnummer:
43010946 / ACC1466
Normgerechte Kombination aus Halter, Gewicht und Prüfmaterial.
ISO 11998
Anwendung:
Nassabriebbeständigkeit und Reinigungsfähigkeit von Beschichtungen
Artikelnummer:
43010948 / ACC1468
Set mit Abrasivpads für Prüfungen nach ISO 11998.
Universalhalter
Anwendung:
Kundenspezifische Prüfungen und Sonderaufbauten
Artikelnummer:
43010949 / ACC1469
Ermöglicht den Einsatz eigener oder anwendungsspezifischer Prüfmittel.
Gewichte und Prüfmittel
Je nach Norm und Prüfanordnung wird die erforderliche Belastung mit passenden Gewichten und Prüfeinsätzen erzeugt.
- 43010953 / ACC1482: Zusatzgewicht 50 g
- 43010954 / ACC1484: Zusatzgewicht 100 g
- 43010955 / ACC1486: Zusatzgewicht 500 g
- Bürsten: für normgerechte Scheuerprüfungen
- Schwämme: für Wasch- und Reinigungsbeständigkeitsprüfungen
- Abrasivpads: unter anderem für ISO 11998
- Ausgleichs- und Polsterauflagen: abhängig vom verwendeten Set
Hinweis: Für normgerechte Ergebnisse müssen Halter, Gewicht und Prüfmittel entsprechend der jeweiligen Prüfvorschrift kombiniert werden.
Probenwanne und Flüssigkeitsdosierung
Für Nassabrieb- und Waschbeständigkeitsprüfungen wird die Probe in der Edelstahlwanne fixiert. Schlauchführungen ermöglichen die kontrollierte Zuführung von Wasch- oder Prüfmedium.
- Edelstahl-Probenwanne: korrosionsbeständige Arbeitsfläche
- Probenrahmen: sichere Fixierung flacher Prüfmuster
- Schlauchführungen: gezielte Zuführung von Wasch- oder Prüfmedium
- Ablaufschlauch: kontrolliertes Abführen der Flüssigkeit
Touchscreen und Prüfprofile
Über den Touchscreen werden sämtliche Bewegungsparameter eingestellt. Wiederkehrende Prüfungen lassen sich als Profile speichern und schnell erneut aufrufen.
- Hublänge: Start- und Endposition frei definierbar
- Geschwindigkeit: passend zur Prüfvorschrift einstellbar
- Zyklenzahl: gewünschte Anzahl Doppelhübe festlegen
- Profilspeicher: wiederkehrende Prüfprogramme speichern
- Mehrsprachige Bedienung: intuitive Nutzung im Labor
Optional als Crockmeter nutzbar
Mit dem Umbauset 43010927 / ACC1285 kann das ZAA 2600.SW zusätzlich für Crockmeter- und Reibechtheitsprüfungen eingesetzt werden. Dafür werden ein geeignetes Reibwerkzeugset und die erforderlichen Gewichte benötigt.
- 43010927 / ACC1285: Umbauset zum Crockmeter
- Reibwerkzeugsets A, B oder C
- Prüfkräfte 9 N oder 22 N, abhängig von Set und Prüfvorschrift
- Zusatzgewichte 50 g, 100 g und 500 g
- Eigenständige Ausführung als 43010102 / ZAA 2600.C
Standardlieferung
- 43010103 / ZAA 2600.SW: automatisches Scheuer- und Nassabriebprüfgerät mit Touchscreen
- Edelstahl-Probenwanne
- Wendbare, doppelseitige Glas- und Drucktuchplatte
- Zwei Probenrahmen
- Werkzeughalter
- Ablaufschlauch
- Libelle zur Ausrichtung
- Netzkabel
- Hersteller-Zertifikat
- Bedienungsanleitung
Scheuersets
- 43010940 / ACC1460: Scheuerset ASTM D2486
- 43010942 / ACC1462: Scheuerset ASTM D3450
- 43010944 / ACC1464: Scheuerset ASTM D4213
- 43010946 / ACC1466: Scheuerset ASTM D4828
- 43010948 / ACC1468: Scheuerset EN ISO 11998 / ISO 11998
- 43010949 / ACC1469: Universalhalter
Gewichte und Flüssigkeitsdosierung
- 43010953 / ACC1482: Zusatzgewicht 50 g
- 43010954 / ACC1484: Zusatzgewicht 100 g
- 43010955 / ACC1486: Zusatzgewicht 500 g
- ACC1616: Peristaltik-Pumpensystem zur kontrollierten Flüssigkeitsdosierung
Modulare Erweiterungen
- 43010931 / ACC1339: Umbauset für Filmapplikation
- 43010926 / ACC1284: Umbauset für beheizbare Applikation
- 43010927 / ACC1285: Umbauset zum Crockmeter
- Weitere Erweiterungen abhängig von Gerätekonfiguration und Prüfaufgabe
Hinweis: Für Scheuerprüfungen wird mindestens ein zur jeweiligen Norm passendes Scheuerset benötigt.
Filmapplikation
Mit dem Umbauset 43010931 / ACC1339 lässt sich die Geräteplattform für reproduzierbare Filmaufträge konfigurieren. Als eigenständige Ausführung steht das 43010100 / ZAA 2600.A zur Verfügung.
Beheizbare Filmapplikation
Für temperaturgeführte Filmaufträge steht das Umbauset 43010926 / ACC1284 zur Verfügung. Als eigenständige beheizbare Ausführung ist das 43010101 / ZAA 2600.HA erhältlich.
Handhabung
- Prüfnorm beziehungsweise Prüfvorschrift festlegen.
- Passendes Scheuerset, Gewicht und Prüfmaterial auswählen.
- Probenwanne einsetzen und das Prüfmuster mit dem Probenrahmen sicher fixieren.
- Scheuerwerkzeug am Werkzeughalter montieren.
- Gewichte entsprechend der geforderten Prüflast aufsetzen.
- Bei Nassprüfungen Prüfmedium und Flüssigkeitszuführung vorbereiten.
- Hublänge, Geschwindigkeit und Anzahl der Doppelhübe am Touchscreen einstellen oder ein gespeichertes Profil auswählen.
- Prüfung starten.
- Bei Bedarf Flüssigkeit während der Prüfung kontrolliert zuführen.
- Prüfmuster anschließend gemäß Prüfvorschrift bewerten und dokumentieren.
- Probenwanne, Werkzeuge und Schläuche nach Abschluss reinigen.
Technische Daten
- Hublänge Scheuerprüfung: 1–320 mm
- Genauigkeit Hublänge: ±2 mm
- Maximale Probengröße in der Wanne: ca. 515 × 292 × 28 mm
- Abmessungen Probenwanne: ca. 525 × 313 × 16 mm
- Anzahl Prüfspuren: bis zu 4
- Hubgeschwindigkeit: 1–600 mm/s
- Auflösung Geschwindigkeit: 1 mm/s
- Genauigkeit Geschwindigkeit: ±1 %
- Doppelhubgeschwindigkeit: bis zu 100 Doppelhübe pro Minute, abhängig von Hublänge, Werkzeug und Prüflast
- Touchscreen: 5,7 Zoll
- Display: TFT-LCD, farbig, LED-Hintergrundbeleuchtung
- Displayauflösung: VGA
- Gehäuse: Aluminium, pulverbeschichtet, matt, feinstrukturiert
- Probenwanne: Edelstahl 1.4301
- Abmessungen Gerät: 695 × 355 × 210 mm
- Gewicht ohne Probenwanne: ca. 15,8 kg
- Gewicht mit Probenwanne: ca. 20 kg
- Netzanschluss: 115–230 V AC, ±10 %, 50–60 Hz
- Leistungsaufnahme: 108 W
- Betriebstemperatur: 5 bis 45 °C
- Relative Luftfeuchtigkeit: 20–80 %, nicht kondensierend
Normen und Prüfvorschriften
- ASTM D2486
- ASTM D3450
- ASTM D4213
- ASTM D4828
- EN ISO 11998 / ISO 11998
- AATCC Test Method 8 bei entsprechender Crockmeter-Erweiterung
- DIN EN 13523-11 bei entsprechender Crockmeter-Erweiterung
- EN ISO 105-X12 bei entsprechender Crockmeter-Erweiterung
