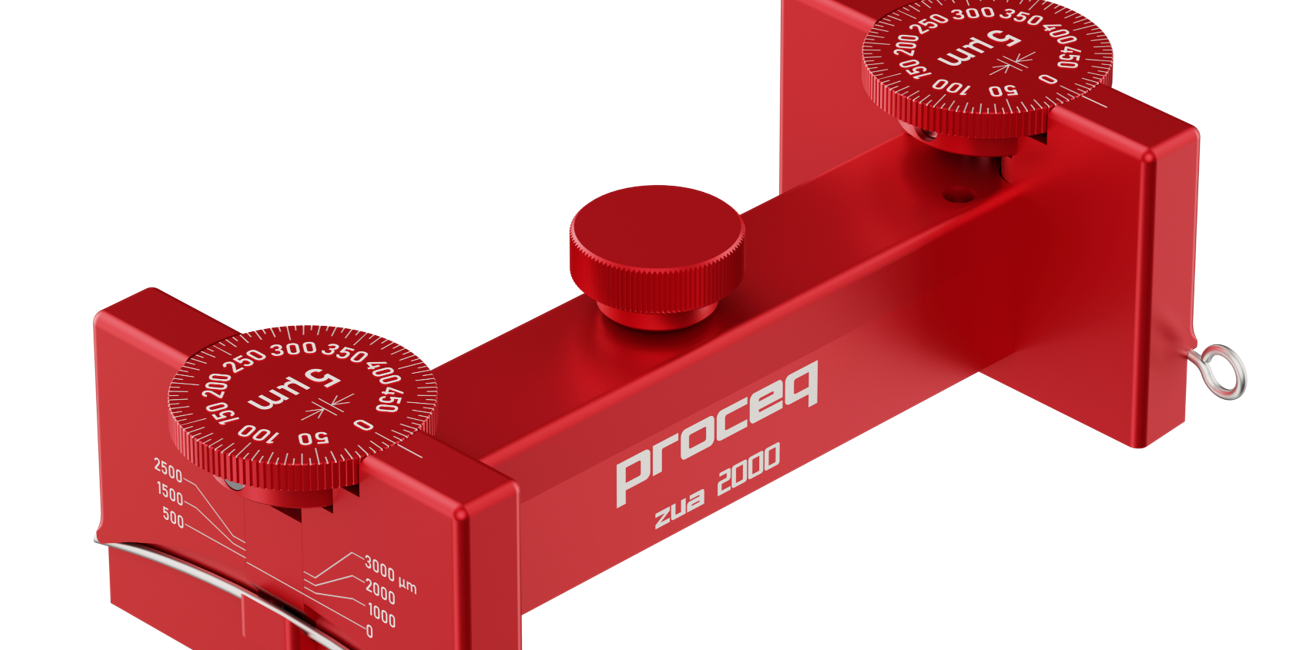

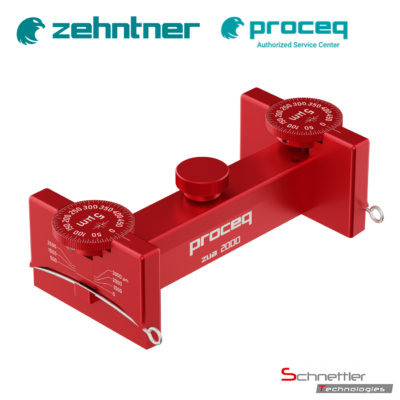

Zehntner ZUA 2000 – Universal-Applikatoren
Kategorie: Applikationstechnik für Filmziehgeräte
Hersteller: Proceq / Zehntner
Artikelnummern: 43020100–43020105 / ZUA 2000
Einsatzbereich:
Die Zehntner ZUA 2000 Universal-Applikatoren dienen zur reproduzierbaren Herstellung definierter Filmaufträge aus Farben, Lacken, Beschichtungsstoffen, Klebstoffen und ähnlichen Produkten. Die Spalthöhe lässt sich an die jeweilige Anwendung anpassen. Verschiedene Ausführungen mit Filmbreiten von 60 bis 220 mm ermöglichen die Abstimmung auf unterschiedliche Substrat- und Probengrößen.
Variable Spalthöhe für unterschiedliche Filmaufträge
Im Gegensatz zu Applikatoren mit fest definierter Spalthöhe lässt sich der ZUA 2000 an unterschiedliche Anforderungen anpassen. Dadurch kann derselbe Applikator für verschiedene Materialien, Filmaufträge und Versuchsreihen verwendet werden.
- Einstellbare Spalthöhe für unterschiedliche Filmaufträge
- Sechs Filmbreiten von 60 bis 220 mm
- Reproduzierbare Applikation bei konstanten Einstellungen
- Vielseitig einsetzbar für unterschiedliche Beschichtungsstoffe und Substrate
- Manuell und automatisiert verwendbar
- Geeignet für Labor, Qualitätssicherung sowie Forschung und Entwicklung
Hinweis zur resultierenden Filmdicke
Die eingestellte Spalthöhe entspricht nicht in jedem Fall der tatsächlich resultierenden Nass- oder Trockenfilmdicke. Das Ergebnis kann unter anderem durch Viskosität, Festkörpergehalt, Oberflächenspannung, Ziehgeschwindigkeit und Substrat beeinflusst werden.
Manuelle und automatische Filmapplikation
Die ZUA 2000 Universal-Applikatoren können manuell über das Substrat geführt oder zusammen mit einem automatischen Filmziehgerät verwendet werden. Der automatisierte Einsatz reduziert bedienerabhängige Unterschiede bei Geschwindigkeit und Bewegung.
- ZAA 2300: automatisches Filmziehgerät für reproduzierbare Standardanwendungen
- ZAA 2600.A: automatisches Filmziehgerät mit Touchscreen und speicherbaren Applikationsprofilen
- Glasplatte: feste und plane Auflage für zahlreiche Anwendungen
- Drucktuch: elastische Auflage für geeignete Filmaufträge
- Vakuumplatte: plane Fixierung dünner oder flexibler Substrate
Varianten der Zehntner ZUA 2000 Universal-Applikatoren
Die Ausführungen unterscheiden sich durch ihre Filmbreite. Für die Auswahl sollte die Breite des Substrats sowie der benötigte nutzbare Filmauftrag berücksichtigt werden.
- 43020100 / ZUA 2000.60: 60 mm Filmbreite
- 43020101 / ZUA 2000.80: 80 mm Filmbreite
- 43020102 / ZUA 2000.100: 100 mm Filmbreite
- 43020103 / ZUA 2000.150: 150 mm Filmbreite
- 43020104 / ZUA 2000.200: 200 mm Filmbreite
- 43020105 / ZUA 2000.220: 220 mm Filmbreite
Auswahl des passenden Universal-Applikators
Die geeignete Ausführung richtet sich nach der benötigten Filmbreite, dem Substrat und den Eigenschaften des Beschichtungsmaterials.
- Filmbreite: passend zur nutzbaren Substrat- oder Probenbreite auswählen
- Spalthöhe: entsprechend dem gewünschten nominellen Filmauftrag einstellen
- Material: Viskosität, Fließverhalten und Festkörpergehalt berücksichtigen
- Substrat: beispielsweise Papier, Folie, Metall, Glas oder Prüfkarte
- Unterlage: Glasfläche, Drucktuch oder Vakuumplatte auswählen
- Applikation: manuellen oder automatisierten Filmauftrag festlegen
Alternative Applikatoren
Für Anwendungen mit fest vorgegebener Profil- oder Drahtgeometrie stehen weitere Applikatorvarianten zur Verfügung.
- 43010997–43011030 / ACC378: Profilrakel mit fest definierten Größen von 4,57 bis 171,45 µm
- 43011031–43011039 / ACC586: Spiral-Applikatoren mit nominellen Nassfilmdicken von 25 bis 250 µm
- 43020300, 43020301, 43020303 und 43020304 / ZAF 2010: Vierfach-Filmziehrahmen mit vier definierten Spalthöhen
