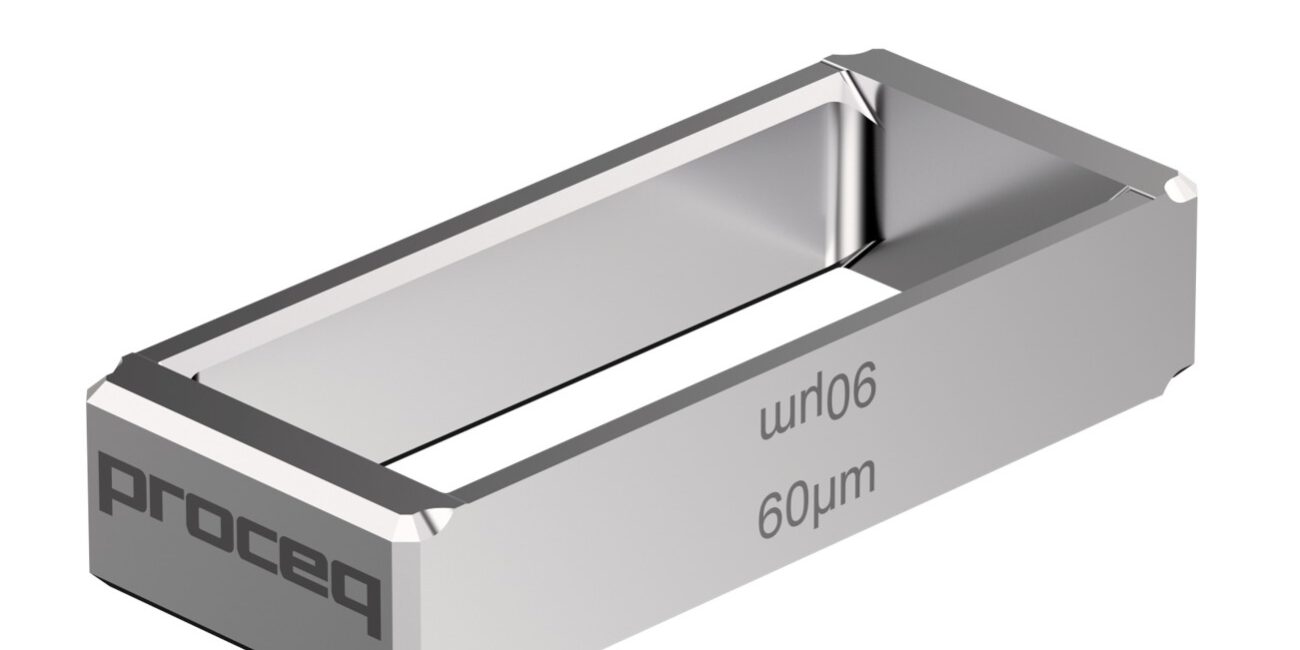

Zehntner ZAF 2010 – Vierfach-Filmziehrahmen
Kategorie: Applikationstechnik für Filmziehgeräte
Hersteller: Proceq / Zehntner
Artikelnummern: 43020300, 43020301, 43020303 und 43020304 / ZAF 2010
Einsatzbereich:
Der Zehntner ZAF 2010 ist ein manueller Vierfach-Filmziehrahmen zur reproduzierbaren Herstellung definierter Filmaufträge aus Farben, Lacken, Beschichtungsstoffen, Klebstoffen und ähnlichen Produkten. Jede Ausführung besitzt vier fest definierte Spalthöhen. Durch Drehen des Rahmens wird die für den jeweiligen Filmauftrag benötigte Seite ausgewählt.
Vier fest definierte Spalthöhen in einem Applikator
Der ZAF 2010 vereint vier Filmziehspalte in einem kompakten Rahmen. Für den Filmauftrag wird der Applikator so gedreht, dass die gewünschte Spalthöhe auf dem Substrat aufliegt. Dadurch lassen sich unterschiedliche nominelle Filmaufträge mit nur einem Applikator herstellen.
- Vier definierte Spalthöhen pro Filmziehrahmen
- Schneller Wechsel durch Drehen des Applikators
- Reproduzierbare Filmaufträge bei konstanten Applikationsbedingungen
- Zwei Filmbreiten von 60 oder 80 mm erhältlich
- Manuell und automatisiert einsetzbar
- Geeignet für Labor, Qualitätssicherung sowie Forschung und Entwicklung
Hinweis zur resultierenden Filmdicke
Die Spalthöhe beschreibt den nominellen Filmauftrag. Die tatsächlich resultierende Nass- und Trockenfilmdicke kann unter anderem durch Viskosität, Festkörpergehalt, Oberflächenspannung, Ziehgeschwindigkeit und Substrat beeinflusst werden.
Manuelle und automatische Filmapplikation
Der ZAF 2010 kann manuell über das Substrat geführt oder zusammen mit einem automatischen Filmziehgerät verwendet werden. Der automatisierte Einsatz reduziert bedienerabhängige Unterschiede bei Ziehgeschwindigkeit und Bewegung.
- ZAA 2300: automatisches Filmziehgerät für reproduzierbare Standardanwendungen
- ZAA 2600.A: automatisches Filmziehgerät mit Touchscreen und speicherbaren Applikationsprofilen
- Glasplatte: feste und plane Auflage für zahlreiche Anwendungen
- Vakuumplatte: plane Fixierung dünner oder flexibler Substrate
- Manuelle Anwendung: gleichmäßige Zugbewegung und konstante Geschwindigkeit erforderlich
Varianten der Zehntner ZAF 2010 Vierfach-Filmziehrahmen
Die Ausführungen unterscheiden sich durch Filmbreite und Spaltkonfiguration. Bitte geben Sie bei Ihrer Anfrage die vollständige Produktbezeichnung oder Artikelnummer an.
- 43020300 / ZAF 2010.6030: 60 mm Filmbreite
- 43020301 / ZAF 2010.6050: 60 mm Filmbreite
- 43020303 / ZAF 2010.8030: 80 mm Filmbreite
- 43020304 / ZAF 2010.8050: 80 mm Filmbreite
Hinweis: Die Varianten mit gleicher Filmbreite besitzen unterschiedliche Spaltkonfigurationen. Für die konkrete Auswahl sind die gewünschten nominellen Filmaufträge maßgeblich.
Handhabung
- Benötigte Spalthöhe auswählen.
- Filmziehrahmen auf die entsprechende Seite drehen.
- Substrat auf einer planen Unterlage positionieren und sicher fixieren.
- Beschichtungsmaterial in Ziehrichtung vor den Filmziehrahmen geben.
- Applikator mit gleichmäßiger Geschwindigkeit über das Substrat ziehen.
- Filmziehrahmen unmittelbar nach der Anwendung reinigen.
- Prüffilm entsprechend der vorgesehenen Methode trocknen, konditionieren und bewerten.
Auswahl der passenden Ausführung
Die geeignete Variante richtet sich nach der benötigten Filmbreite und den gewünschten nominellen Filmaufträgen.
- Filmbreite: 60 oder 80 mm passend zur nutzbaren Probenbreite auswählen
- Spaltkonfiguration: benötigte nominelle Filmaufträge berücksichtigen
- Material: Viskosität, Fließverhalten und Festkörpergehalt beachten
- Substrat: beispielsweise Papier, Folie, Metall, Glas oder Prüfkarte
- Unterlage: plane Glas- oder Vakuumplatte verwenden
- Applikationsmethode: manuellen oder automatisierten Einsatz festlegen
Alternative Applikatoren
Für andere Filmbreiten oder eine feinere beziehungsweise variable Einstellung stehen weitere Applikatoren zur Verfügung.
- 43020100–43020105 / ZUA 2000: Universal-Applikatoren mit einstellbarer Spalthöhe und Filmbreiten von 60 bis 220 mm
- 43010997–43011030 / ACC378: Profilrakel mit fest definierten Größen von 4,57 bis 171,45 µm
- 43011031–43011039 / ACC586: Spiral-Applikatoren mit nominellen Nassfilmdicken von 25 bis 250 µm
Typische Anwendungen
- Herstellung definierter Prüffilme
- Vergleich unterschiedlicher Rezepturen
- Pigment- und Additivuntersuchungen
- Farb- und Lackentwicklung
- Qualitäts- und Wareneingangsprüfungen
- Vorbereitung beschichteter Prüfkarten
